深圳市硕为科技有限公司

电流感测贴片电阻

  • 电流检测电阻，厚膜技术，高可靠性。应用：DC-DC转换器、电源管理、电池保护、电机驱动等电源。
电流感测贴片电阻
电流感测贴片电阻
电流感测电阻应用
电流感测电阻PCB应用

电流感测贴片电阻

低阻值、高功率、高精度、低温漂电流检测解决方案

电流检测专用

采用先进合金材料和精密制造工艺，实现极低阻值、高功率密度和优异温度稳定性，适用于各种电流检测应用

产品系列
CS系列
阻值范围
0.5mΩ ~ 1000mΩ
精度等级
±0.5% ~ ±5%
温度系数(TCR)
±10ppm/℃ ~ ±100ppm/℃
额定功率
0.5W ~ 5W
封装尺寸
1206 2010 2512 3720 7525
工作温度
-55℃ ~ +170℃
材料类型
锰铜合金、镍铬合金、铜合金
极低阻值特性： 专为电流检测设计，阻值低至0.5mΩ，在电路中引入极小的电压降，最大程度减少功率损耗，提高系统效率。
高功率密度： 采用先进散热设计和材料技术，在小尺寸封装中实现高功率承载能力，满足大电流应用需求。

产品特点

  • 极低阻值 : 0.5mΩ~1000mΩ，适用于电流检测应用
  • 低温漂系数 : ±10ppm/℃~±100ppm/℃，宽温度范围稳定
  • 高功率密度 : 小尺寸封装实现高功率承载
  • 低电感设计 : 适用于高频开关电路
  • 高可靠性 : 优异的长期稳定性和耐热性
  • 四端子设计 : 可选四端子结构，提高测量精度
  • 低热电动势 : 减小温度梯度引起的误差
  • 符合RoHS标准 : 环保材料，符合国际环保要求
产品描述
技术规格
应用领域
资料下载

产品概述

电流感测贴片电阻（又称分流电阻或电流采样电阻）是深圳市硕为科技有限公司采用先进合金材料技术和精密制造工艺制造的高性能电流检测元件。该产品通过测量电阻两端的微小电压降来精确计算流经的电流值，广泛应用于电源管理、电池管理系统、电机驱动和过流保护等领域。

核心优势

电流感测贴片电阻采用特殊合金材料和优化结构设计，具有以下显著特点：

  • 极低阻值，最小化功率损耗和压降
  • 超低温漂，确保宽温度范围测量精度
  • 高功率密度，小尺寸实现大电流承载
  • 低电感设计，适用于高频开关电路
  • 优异稳定性，长期阻值漂移极小

工作原理

电流感测贴片电阻基于欧姆定律（U=IR）工作。当电流流经电阻时，会在电阻两端产生一个与电流成正比的微小电压降。通过测量这个电压降，可以精确计算出流经电阻的电流值。由于阻值极低（毫欧级），功率损耗和电压降都很小，不会对系统性能产生明显影响。

典型应用案例

电动车电池管理系统： 在电动车电池管理系统中使用CSR系列2512封装5mΩ电流感测电阻作为电池充放电电流检测元件，±1%的精度和±50ppm/℃的温度系数确保了电流测量精度在宽温度范围内的稳定性，为电池安全管理和SOC估算提供可靠数据。

标准电气特性

Item Type Power Rating
at 70°C		 Operating Temp.
Range		 Max. Operating
Current		 Resistance Range (mΩ) TCR
(PPM/°C)
±1% ±2% ±5%
0201 1/20W -55 ~ +155°C 0.70A 100 - 147 ±1000
150 - 500 ±600
510 - 1000 ±300
0402 1/16W -55 ~ +155°C 1.11A 50 - 100 ±400
102 - 500 ±300
510 - 1000 ±200
0603 1/10W -55 ~ +155°C 2.23A 20 - 50 ±600
51 - 100 ±400
102 - 300 ±300
301 - 1000 ±200
0805 1/8W -55 ~ +155°C 2.50A 20 - 50 ±600
51 - 100 ±400
102 - 196 ±300
200 - 1000 ±200
1206 1/4W -55 ~ +155°C 5.00A 10 - 20 ±600
21 - 50 ±400
51 - 91 ±300
100 - 1000 ±200
1210 1/2W -55 ~ +155°C 7.07A 10 - 20 ±600
21 - 50 ±400
51 - 91 ±300
100 - 1000 ±200
2010 3/4W -55 ~ +155°C 8.66A 10 - 20 ±600
21 - 50 ±400
51 - 91 ±300
100 - 1000 ±200
2512 1W -55 ~ +155°C 10.0A 10 - 20 ±600
21 - 50 ±400
51 - 91 ±300
100 - 1000 ±200
1225 3W -55 ~ +155°C 31.6A 3 - 5 ±300
6 - 20 ±200
21 - 30 ±150
33 - 8000 ±100
3720 1W -55 ~ +155°C 10.0A 10 - 18 ±300
20 - 500 ±150
7520 2W -55 ~ +155°C 44.7A - 1-4 ±300
5-10 ±200
11-350 ±150
0612 1W -55 ~ +155°C 10.0A 10- 27 ±600
30 - 91 ±300
100 - 499 ±200
500 - 1000 ±100

大功率以及超大功率电气规格

Item Type Power Rating
at 70°C		 Operating Temp.
Range		 Max. Operating
Current		 Resistance Range (mΩ) TCR
(PPM/°C)
±1% ±2% ±5%
0201 1/20W -55 ~ +155°C 0.70A 100 - 147 ±1000
150 - 500 ±600
510 - 1000 ±300
0402 1/16W -55 ~ +155°C 1.11A 50 - 100 ±400
102 - 500 ±300
510 - 1000 ±200
0603 1/10W -55 ~ +155°C 2.23A 20 - 50 ±600
51 - 100 ±400
102 - 300 ±300
301 - 1000 ±200
0805 1/8W -55 ~ +155°C 2.50A 20 - 50 ±600
51 - 100 ±400
102 - 196 ±300
200 - 1000 ±200
1206 1/4W -55 ~ +155°C 5.00A 10 - 20 ±600
21 - 50 ±400
51 - 91 ±300
100 - 1000 ±200
1210 1/2W -55 ~ +155°C 7.07A 10 - 20 ±600
21 - 50 ±400
51 - 91 ±300
100 - 1000 ±200
2010 3/4W -55 ~ +155°C 8.66A 10 - 20 ±600
21 - 50 ±400
51 - 91 ±300
100 - 1000 ±200
2512 1W -55 ~ +155°C 10.0A 10 - 20 ±600
21 - 50 ±400
51 - 91 ±300
100 - 1000 ±200
1225 3W -55 ~ +155°C 31.6A 3 - 5 ±300
6 - 20 ±200
21 - 30 ±150
33 - 8000 ±100
3720 1W -55 ~ +155°C 10.0A 10 - 18 ±300
20 - 500 ±150
7520 2W -55 ~ +155°C 44.7A - 1-4 ±300
5-10 ±200
11-350 ±150
0612 1W -55 ~ +155°C 10.0A 10- 27 ±600
30 - 91 ±300
100 - 499 ±200
500 - 1000 ±100

低TCR电气规格

型号 70°C额定功率 工作温度范围 最大工作电流 电阻范围 (mΩ) TCR (PPM/°C)
±1% ±2% ±5%
CS05 (0805) 1/8W -55 ~ +155°C 1.11A 100 - 1000 ±100
CS06 (1206) 1/4W 1.58A 100 - 1000 ±100
CS13 (1210) 1/2W 2.58A 75 - 1000 ±100
CS10 (2010) 3/4W 3.87A 50 - 1000 ±100
CS12 (2512) 1W 7.07A 20 - 1000 ±100
CS12 (2512)* 2W 2W 6.32A 50 - 1000 ±100
CS37 (3720) 1W 3.16A 100 - 500 ±100
CS75 (7520) 2W 6.32A 50 - 350 ±100

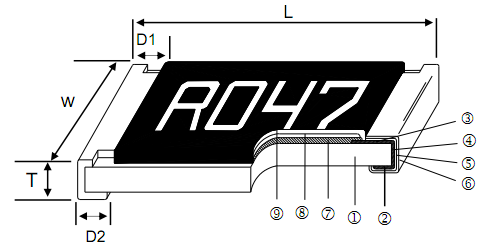

产品结构尺寸规格

① 氧化铝基板 (Alumina Substrate)
② 底部电极 (Bottom Electrode)
③ 顶部电极 (Top Electrode)
④ 边缘电极 (Edge Electrode)
⑤ 阻挡层 (Barrier Layer)
⑥ 外部电极 (External Electrode)
⑦ 电阻层 (Resistor Layer)
⑧ 主保护层 (Primary Overcoat)
⑨ 次保护层 (Secondary Overcoat)
型号 尺寸(英寸) L (mm) W (mm) T (mm) D1 (mm) D2 (mm) 重量(g)/1000pcs
CS01 0201 0.60±0.03 0.30±0.03 0.23±0.05 0.12±0.05 0.15±0.05 0.18
CS02 0402 1.00±0.05 0.50±0.05 0.32±0.10 0.25±0.10 0.20±0.10 0.7
CS03 0603 1.60±0.10 0.80±0.10 0.45±0.10 0.30±0.20 0.30±0.20 1.99
CS05 0805 2.00±0.10 1.25±0.10 0.55±0.10 0.30±0.20 0.40±0.25 5.3
CS06 (1W) 1206 3.10±0.10 1.55±0.10 0.55±0.10 0.50±0.30 0.40±0.25 8.82
CS06 (1W) 1206 (102-1000mΩ) 3.15±0.10 1.60±0.15 0.65±0.10 0.80±0.20 0.80±0.20 12.15
CS13 1210 3.10±0.10 2.60±0.15 0.55±0.10 0.50±0.30 0.50±0.25 15.5
CS10 2010 5.00±0.10 2.50±0.15 0.60±0.15 0.60±0.30 0.50±0.25 27.03
CS12 (2W) 2512 6.35±0.10 3.10±0.15 0.60±0.10 0.60±0.30 0.55±0.25 43.08
CS12 (2W) 2512 (10-99mΩ) 6.35±0.20 3.15±0.15 0.74±0.10 0.60±0.30 0.55±0.25 53.08
CS12 (2W) 2512 (100-1000mΩ) 6.35±0.20 3.15±0.15 0.74±0.10 0.60±0.30 2.10±0.10 53.08
CS25 1225 3.20±0.15 6.45±0.15 0.90±0.15 0.60±0.30 0.80±0.25 64.88
CS37 3720 2.00±0.20 3.75±0.20 0.60±0.10 0.40±0.20 0.40±0.20 19.96
CS75 7520 2.00±0.20 7.50±0.30 0.60±0.10 0.40±0.20 0.40±0.20 35.71
CS62 0612 1.55±0.10 3.10±0.15 0.55±0.10 0.30±0.15 0.45±0.15 10.19

机械与环境特性测试

项目 要求 测试方法
温度系数(T.C.R.) 按规格要求 JIS-C-5201-1 4.8
IEC-60115-1 4.8
在25°C/55°C和25°C/+125°C下测试，25°C为参考温度
短时间过载 ±(0.5%+0.05Ω)
高功率规格：±(1.0%+0.05Ω) 		JIS C 5201-1 4.13
IEC 60115-1 4.13
RCWV*2.5或最大过载电压(取较低者)持续5秒
CS06 1W: 5×额定功率持续5秒
绝缘电阻 ≥10GΩ JIS-C-5201-1 4.6
IEC-60115-1 4.6
最大过载电压持续1分钟
耐久性 ±(1.0%+0.05Ω) JIS-C-5201-1 4.25
IEC-60115-1 4.25
70±2°C，RCWV持续1000小时，1.5小时"开"，0.5小时"关"
湿热负载 ±(0.5%+0.05Ω) JIS-C-5201-1 4.24
IEC-60115-1 4.24
40±2°C，90~95%相对湿度，RCWV持续1000小时，1.5小时"开"，0.5小时"关"
干热 ±(0.5%+0.05Ω) JIS-C-5201-1 4.23
IEC-60115-1 4.23
+155°C持续1000小时
弯曲强度 ±(1.0%+0.05Ω) JIS-C-5201-1 4.33
IEC-60115-1 4.33
3mm弯曲持续60秒
2010, 2512尺寸: 2mm
可焊性 ≥95%覆盖率 JIS-C-5201-1 4.17
IEC-60115-1 4.17
245±5°C持续3秒
耐焊接热 ±(0.5%+0.05Ω) JIS-C-5201-1 4.18
IEC-60115-1 4.18
260±5°C持续10秒
耐电压 无击穿或闪络 JIS-C-5201-1 4.7
IEC-60115-1 4.7
1.42倍最大工作电压持续1分钟
CS01:50V; CS02:100V; CS03:150V; CS05:300V
CS06/13/10/25/37/75/62:400V; CS12:500V
浸析 单个浸析面积≤5%
总浸析面积≤10%		 JIS-C-5201-1 4.18
IEC-60068-2-58 8.2.1
260±5°C持续30秒
快速温度变化 ±(0.5%+0.05Ω)
CS06 1W: ±(1.0%+0.05Ω) 		JIS-C-5201-1 4.19
IEC-60115-1 4.19
-55°C到+155°C，5个循环

应用领域

电流感测贴片电阻广泛应用于以下领域：

电源管理系统

服务器电源、通信电源、工业电源、DC-DC转换器中的输出电流检测与反馈控制。

电池管理系统(BMS)

电动汽车、储能系统、电动工具、消费电子中的电池充放电电流监控与保护。

电机驱动与控制

工业电机、伺服电机、无人机、机器人中的相电流检测与过流保护。

汽车电子

车身控制模块、动力总成系统、车载充电器中的电流检测与保护。

消费电子

智能手机、平板电脑、笔记本电脑中的电源路径管理和电池充电控制。

选型注意事项：
  • 根据最大测量电流选择合适的阻值和功率
  • 考虑温度范围选择合适的TCR规格
  • 注意功率降额曲线，确保长期可靠性
  • 高频应用选择低电感设计的型号
  • 高精度应用选择四端子结构
  • 考虑PCB布局和散热设计

电动车BMS

高精度电流检测，确保电池安全运行

服务器电源

高效率电流检测，优化电源管理

工业电机

可靠电流保护，延长设备寿命

典型应用电路

电流感测电阻通常与运算放大器或专用电流检测芯片配合使用，实现高精度电流测量。典型的四端子连接方式可以消除引线电阻对测量精度的影响，特别适用于低阻值、大电流的应用场景。
