高阻高压电阻
高阻高压电阻是专门设计用于承受极高电压的特殊电阻器件，具有极高的阻值和优异的耐压性能。这些电阻在高压电路中起到分压、限流、泄放和保护的重要作用，广泛应用于电力系统、医疗设备、测试仪器等领域。
硕为科技的高阻高压电阻系列采用特殊的材料和结构设计，具有极高的绝缘强度、优异的防潮性能和稳定的电气特性，确保在恶劣的高压环境下仍能可靠工作。
- 极高阻值范围：1MΩ ~ 100GΩ
- 高耐压性能：1kV ~ 100kV
- 低电流泄漏设计
- 优异的绝缘性能
- 防潮防污结构
- 高稳定性，长寿命
工作原理与设计特点
绝缘设计
采用特殊的绝缘材料和结构设计，确保在高压环境下不发生击穿或爬电现象。表面采用防污闪涂层，提高在潮湿环境下的绝缘性能。
电压分布
通过合理的电阻体结构和电极设计，确保电压在电阻体内均匀分布，避免局部电场集中导致的击穿风险。
散热设计
虽然高阻值电阻的功率通常较小，但在高压应用中仍需要考虑散热问题。采用导热良好的封装材料和合理的散热结构。

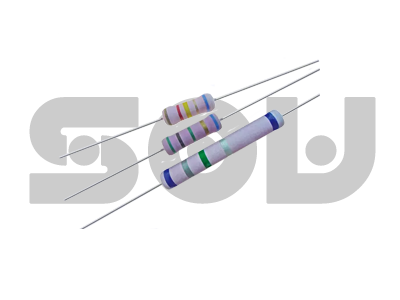

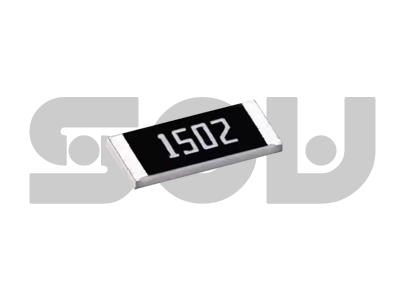

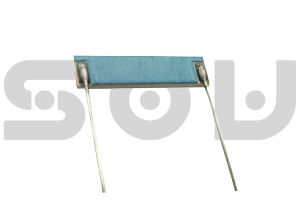

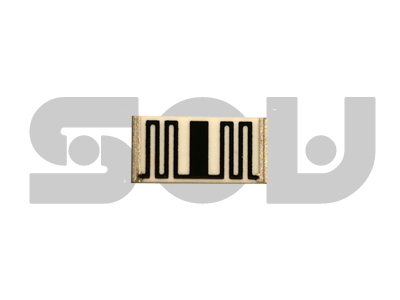

产品系列
技术参数
| 参数 | HR系列 | HV系列 | HM系列 | HS系列 |
|---|---|---|---|---|
| 阻值范围 | 1MΩ ~ 1GΩ | 10MΩ ~ 10GΩ | 1MΩ ~ 1GΩ | 1MΩ ~ 100GΩ |
| 额定耐压 | 1kV ~ 10kV | 10kV ~ 50kV | 5kV ~ 20kV | 10kV ~ 100kV |
| 精度 | ±5% ~ ±20% | ±10% ~ ±20% | ±1% ~ ±10% | ±0.5% ~ ±5% |
| 温度系数 | ±200ppm/℃ ~ ±500ppm/℃ | ±300ppm/℃ ~ ±800ppm/℃ | ±100ppm/℃ ~ ±300ppm/℃ | ±50ppm/℃ ~ ±200ppm/℃ |
| 额定功率 | 0.5W ~ 2W | 1W ~ 5W | 0.5W ~ 2W | 0.25W ~ 2W |
| 工作温度 | -55℃ ~ +125℃ | -55℃ ~ +125℃ | -55℃ ~ +155℃ | -55℃ ~ +125℃ |
安全特性与防护设计
防击穿设计
采用多层绝缘结构和防爬电设计，确保在额定电压下不发生击穿。测试电压通常为额定电压的1.5-2倍，确保安全余量。
防潮防污
表面采用特殊的防潮涂层和防污闪材料，提高在潮湿和污染环境下的绝缘性能，防止表面漏电和闪络现象。
防电晕设计
在高压端采用防电晕结构，避免在高压下产生电晕放电，减少能量损耗和电磁干扰，延长使用寿命。
阻燃特性
采用阻燃材料和结构设计，在异常情况下不会助燃，符合UL94 V-0阻燃等级，确保使用安全。
应用领域
电力系统
高压分压器、继电保护
医疗设备
X光机、CT扫描仪
测试仪器
高压电源、绝缘测试仪
通信设备
射频电路、天线系统
工业控制
静电消除、高压控制
新能源汽车
电池管理系统、充电系统
