耐高压插件电阻
轴向插件式设计，超高耐压性能，适用于高压电源和电力系统
高压特性
工作电压可达5kV-20kV，专为工业高压应用环境设计
产品特点
- 超高耐压设计，最高工作电压20kV
- 轴向插件式结构，安装方便可靠
- 硅胶绝缘层，防止高压击穿和电弧
- 优异的电压系数，高压下稳定性好
- 多种引脚间距可选，适应不同PCB布局
- 符合RoHS环保标准
产品概述
耐高压插件电阻是深圳市硕为科技有限公司专为工业高压应用设计的轴向插件式电阻产品。采用特殊的陶瓷芯体和多层硅胶绝缘工艺，实现了从5kV到20kV的超高工作电压范围。该产品具有优异的耐压性能和稳定性，适用于各种高压电源、电力系统和工业控制设备。
产品优势
我们的耐高压插件电阻具有以下显著优势：
- 超高耐压：工作电压5kV-20kV，满足工业高压需求
- 插件设计：轴向结构，安装简便，焊接可靠
- 安全绝缘：多层硅胶涂层，有效防止高压击穿
- 稳定可靠：优异的温度特性和电压稳定性
- 多种规格：多种功率和引脚间距可选
生产工艺
我们采用高纯度陶瓷芯体，通过精密绕线或厚膜工艺制造电阻体。采用多层硅胶绝缘涂层和高温固化工艺，确保产品在高压环境下的安全性和可靠性。生产过程严格遵循ISO9001质量管理体系和高压产品安全规范。
典型应用案例
高压电源分压电路： 在10kV高压电源中，使用HVR-AXIAL系列电阻构建精密分压网络，实现电压的精确测量和反馈控制。
电气特性
| Type | Power Rating (at70°C) |
Resistance Range | Maximum Working Voltage* |
Maximum Overload Voltage** |
|
| ±1% | ±5% | ||||
| HVR25 | 1/4W | 91KΩ~24MΩ | 1.6KV DC 1150V RMS |
3KV DC 2KV RMS |
|
| HVR50 | 1/2W | 100KΩ~33MΩ | 3.5KV DC 2.5KV RMS |
7KV DC 5KV RMS |
|
| HVR100 | 1W | 100KΩ~68MΩ | 10KV DC 7KV RMS |
20KV DC 14KV RMS |
|
| HVR200 | 2W | 100KΩ~100MΩ | 11KV DC 8KV RMS |
20KV DC 15KV RMS |
|
| HVR300 | 3W | 100KΩ~100MΩ | 12KV DC 8.5KV RMS |
20KV DC 15KV RMS |
|

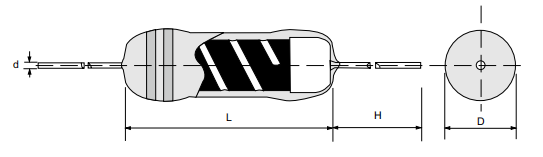

产品尺寸
| 型号 (Type) | 本体长度 L (mm) | 本体直径 D (mm) | 引线长度 H (mm) | 引线直径 d (mm) | 每1000只净重 (克) |
|---|---|---|---|---|---|
| HVR25 | 6.50 ± 1.0 | 2.6 ± 0.3 | 26 ± 3.0 | 0.55 ± 0.03 | 300 |
| HVR50 | 9.00 ± 1.0 | 3.2 ± 0.2 | 28 ± 3.0 | 0.60 ± 0.03 | 340 |
| HVR100 | 15.5 ± 1.0 | 5.5 ± 0.5 | 30 ± 3.0 | 0.80 ± 0.03 | 1200 |
| HVR200 | 19.0 ± 1.0 | 6.0 ± 0.5 | 30 ± 3.0 | 0.80 ± 0.03 | 1620 |
| HVR300 | 24.0 ± 1.0 | 8.0 ± 0.5 | 35 ± 3.0 | 0.80 ± 0.03 | 3700 |
机械特性
| 特性参数 | 规格限值 |
|---|---|
| 介电耐压电压 (VAC或DC) |
HVR25: 600 V
HVR50, HVR100: 700 V
HVR200: 800 V
HVR300: 1000 V
|
| 温度系数 (PPM/°C)* | ±200 ~ ±4750 |
| 工作温度范围 (°C) | -55 ~ +155 |
| 绝缘电阻 (MΩ) | >104 |
应用领域
耐高压插件电阻广泛应用于以下领域：
高压电源系统
X射线机电源、激光电源、静电除尘器电源中的分压、限流和吸收电路。
电力系统设备
变电站监测设备、电力质量分析仪、继电保护装置中的高压检测电路。
工业控制
高压电机控制器、变频器、大功率电源中的缓冲和保护电路。
医疗设备
医疗影像设备、治疗设备、诊断设备中的高压发生和测量电路。
科研仪器
高压实验设备、粒子检测仪、环境监测设备中的信号处理电路。
- 保持足够的爬电距离（建议≥10mm/kV）
- 使用合适的PCB布局和绝缘材料
- 避免引脚间和引脚与外壳间的电弧放电
- 严格按照产品规格书进行安装和测试
资料下载
以下是与本产品相关的技术文档和资料，点击即可下载：
