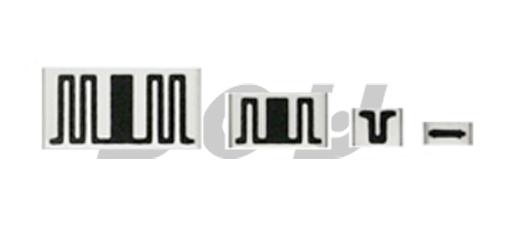

超高阻值贴片电阻
超高阻值范围，低电压系数，适用于精密测量和传感器应用
产品特点
- 超高阻值范围，最高可达10TΩ
- 低电压系数，确保高电压下阻值稳定
- 优异的温度特性和长期稳定性
- 低噪声设计，适用于精密测量
- 符合RoHS环保标准
产品概述
超高阻值贴片电阻是深圳市硕为科技有限公司专为高阻值应用设计的精密电阻产品。采用特殊的厚膜材料和先进的制造工艺，实现了从10MΩ到10TΩ的超高阻值范围。该产品具有优异的电压系数和温度特性，适用于需要高阻值、高稳定性的精密测量和传感器应用。
产品优势
我们的超高阻值贴片电阻具有以下显著优势：
- 超高阻值：阻值范围10MΩ-10TΩ，满足各种高阻应用
- 低电压系数：确保在不同工作电压下阻值稳定
- 高稳定性：优异的温度特性和长期稳定性
- 低噪声：适用于精密测量和传感器电路
- 多种封装：0805、1206、2010、2512等多种尺寸可选
生产工艺
我们采用特殊的厚膜电阻材料和精密丝网印刷工艺制造超高阻值贴片电阻。通过精确的激光微调和多层保护涂层工艺，确保产品的高可靠性和稳定性。生产过程严格遵循ISO9001质量管理体系。
电气特性
| Size | Power rating P70 (mW) |
Max. working voltage (V) | Ranges / Tolerances / TCR / VCR | |||||
| trimmed | untrimmed | 100M-500M | 500M-1G | 1G-10G | 10G-100G | 100G-1T | ||
| 0402 | 50 | 30 | 90 | 5/10/20% TC100/250 <1000ppm/V |
5/10/20% TC250/500 <1000ppm/V |
10/20/30% TC1000/2000 <2000ppm/V |
/ | / |
| 0603 | 75 | 75 | 200 | 5/10/20% TC100/250 <500ppm/V |
5/10/20% TC250/500 <500ppm/V |
5/10/20/30% TC500/1000 <2000ppm/V |
10/20/30% TC1000/2000 <3000ppm/V |
10/20/30% TC3000 <5000ppm/V |
| 0805 | 125 | 100 | 300 | 5/10/20% TC100/250 <250ppm/V |
5/10/20% TC250/500 <250ppm/V |
5/10/20% TC500/1000 <1000ppm/V |
10/20/30% TC1000/2000 <5000ppm/V |
10/20/30% TC3000 <10000ppm/V |
| 1206 | 250 | 200 | 600 | 5/10/20% TC50/100/250 <100ppm/V |
5/10/20% TC100/250 <100ppm/V |
5/10/20% TC500/1000 <1000ppm/V |
10/20/30% TC1000/2000 <2000ppm/V |
10/20/30% TC3000 <5000ppm/V |
| 1210 | 350 | 300 | 900 | 5/10/20% TC50/100/250 <100ppm/V |
5/10/20% TC100/250 <100ppm/V |
5/10/20% TC250/500 <500ppm/V |
5/10/20/30% TC500/1000 <1000ppm/V |
5/10/20/30% TC1000/2000 <2000ppm/V |
| 2512 | 1000 | 1000 | 2000 | 1/5/10/20% TC25/50/100 <25ppm/V |
1/5/10/20% TC100/250 <25ppm/V |
5/10/20% TC250/500 <100ppm/V |
5/10/20/30% TC250/500 <250ppm/V |
5/10/20% TC500/1000 <500ppm/V |
| 4020 | 1500 | 4000 | 6000 | 1/5/10/20% TC25/50/100 <10ppm/V |
1/5/10/20% TC25/50/100 <10ppm/V |
5/10/20% TC50/100 <25ppm/V |
5/10/20/30% TC100/250 <100ppm/V |
5/10/20% TC250/500 <250ppm/V |

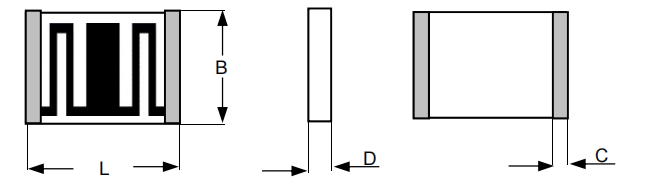

产品尺寸
| 尺寸规格 (Size) |
长度 L (mm) Length |
宽度 B (mm) Width |
厚度 D (mm) Thickness |
端头宽度 C (mm) Wrap-around |
|---|---|---|---|---|
| 0402 | 0.95+0.10-0.05 | 0.48+0.10-0.05 | 0.28+0.1-0.05 | 0.1+0.1-0.05 |
| 0603 | 1.50+0.15-0.05 | 0.80+0.15-0.05 | 0.40+0.15-0.05 | 0.2+0.2-0.1 |
| 0805 | 2.00+0.15-0.05 | 1.25+0.15-0.05 | 0.40+0.15-0.05 | 0.3+0.2-0.1 |
| 1206 | 3.20+0.15-0.05 | 1.50+0.2-0.05 | 0.40+0.15-0.05 | 0.3+0.2-0.1 |
| 1210 | 3.20+0.15-0.05 | 2.50+0.2-0.05 | 0.50+0.15-0.05 | 0.8+0.2 |
| 2512 | 6.30+0.15-0.05 | 3.50+0.2-0.05 | 0.60+0.15-0.05 | 0.9+0.2 |
| 4020 | 10.20+0.15-0.05 | 5.10+0.2-0.05 | 0.60+0.15-0.05 | 0.9+0.2 |
应用领域
超高阻值贴片电阻广泛应用于以下领域：
精密测量仪器
高阻计、静电计、皮安表等精密测量设备中的高阻值标准电阻。
传感器电路
光电传感器、湿度传感器、气体传感器等的高阻抗输入电路。
医疗设备
心电图机、脑电图机、医疗监护设备中的生物信号检测电路。
工业控制
PLC、过程控制设备中的高阻抗信号调理电路。
测试设备
绝缘电阻测试仪、高阻标准箱等测试设备中的标准电阻。
