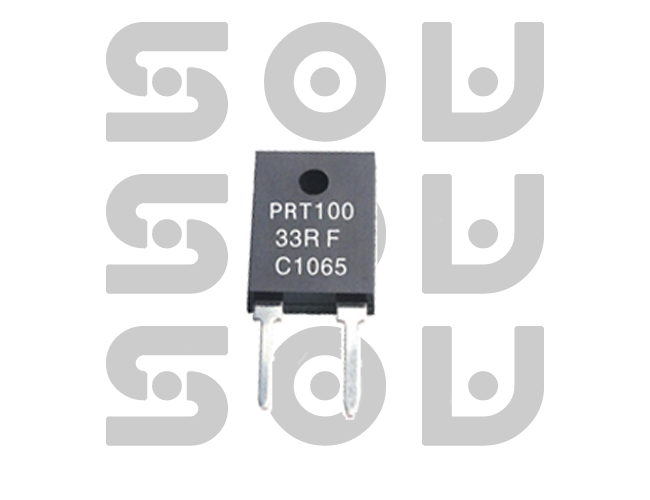

TO-247 100W无感功率电阻
高功率密度，低电感设计，适用于大功率开关电源和电机驱动
产品型号
100W
功率范围
30W ~ 50W
阻值范围
0.1Ω ~ 10kΩ
精度
±1% ~ ±5%
温度系数
±50PPM/℃ ~ ±200PPM/℃
工作温度
-65℃ ~ +175℃
产品特点
- 无感设计，电感值低于10nH
- 高功率密度，体积小功率大
- 优异的散热性能，带散热片设计
- 良好的温度特性和稳定性
- 符合RoHS环保标准
产品描述
技术规格
应用领域
资料下载
产品概述
TO-247 100W无感功率电阻是深圳市硕为科技有限公司专为大功率应用设计的电阻产品。采用先进的金属合金材料和特殊工艺制造，具有极低的电感值和优异的散热性能。该产品适用于高频开关电源、电机驱动、变频器等需要大功率、低电感的场合。
产品优势
我们的TO-247无感功率电阻具有以下显著优势：
- 极低电感：电感值低于10nH，适用于高频电路
- 高功率密度：100W功率，体积小巧
- 优异散热：带散热片设计，散热性能好
- 高稳定性：温度系数低，长期稳定性好
- 安装方便：标准TO-247封装，易于安装
生产工艺
我们采用先进的金属合金材料，通过精密冲压、焊接、封装等工艺制造TO-247 100W无感功率电阻。生产过程严格遵循ISO9001质量管理体系，确保每一颗电阻都符合最高标准。
电气特性
| TO-247 100W无感功率电阻 | Resistance Range | TCR (PPM/°C) | |||
| ±0.5% | ±1% | ±5% | ±10% | ||
| 0.05Ω - 0.1Ω | - | - | - | - | |
| >0.1Ω - 1Ω | - | - | - | - | |
| >1Ω - 3Ω | - | ±300 | ±300 | ±300 | |
| >3Ω - 10Ω | - | ±100 | ±100 | ±100 | |
| - | ±200 | ±200 | ±200 | ||
| >10Ω - 10KΩ | ±50 | ±50 | ±50 | ±50 | |
| ±100 | ±100 | ±100 | ±100 | ||
| ±200 | ±200 | ±200 | ±200 | ||
*工作电压：700V ;压电强度：1800VAC ;绝缘阻抗：10G ;工作温度：-65°C~+175°C
电阻测试标准表格
| 測試項目/Item | 基本要求/Requirement | 測試方法/Test Method |
|---|---|---|
| 溫度係數 (T.C.R.) Temperature Coefficient of Resistance (T.C.R.) |
依各規格要求 As Spec. |
依據電阻於室溫25°C及高溫+105°C之測量值變化量計算 Referenced to25°C, ΔR taken at +105°C |
| 短時間過負荷 Short Time Overload |
ΔR ± 0.5% | 2倍額定功率，但不超過最大耐壓的1.5倍，連續5秒鐘 2 times rated power with applied voltage not to exceed 1.5 times Maximum continuous operating voltage for 5 seconds |
| 負載壽命 Load Life |
ΔR ± 1.0% | 額定功率下2,000小時 2,000 hours at rated power |
| 耐濕測試 Damp Heat with Load |
ΔR ± 0.5% | 40±2℃,90~95%濕度下,在最大工作電壓下維持1,000小時(1.5小時"開",0.5小時"關") 40±2℃,90~95% R.H. Max. working voltage for 1,000 hrs with 1.5 hrs "ON" and 0.5 hrs "OFF" |
| 焊接附著性 Solderability |
90%以上覆蓋新錫 90%min. Coverage |
245±5℃持續3秒 245±5℃ for 3 seconds |
| 熱衝擊測試 Terminal Shock |
ΔR ± 0.5% | -65°C~+150°C, 100次循環 -65°C~+150°C, 100 cycles |
| 引線強度 Terminal Strength |
ΔR ± 0.2% | (拉力測試)2.4牛頓 (Pull Test)2.4N |
| 高頻震動 Vibration, High Frequency |
ΔR ± 0.4% | 20公克震動 20g peak |
应用领域
TO-247 100W无感功率电阻广泛应用于以下领域：
开关电源
高频开关电源中的缓冲电路、吸收电路，需要低电感、高功率的电阻元件。
电机驱动
伺服驱动器、变频器中的电流检测、制动电阻等应用。
工业控制
PLC、工业电源、自动化设备中的功率分配和电流限制。
新能源
光伏逆变器、风力发电、电动汽车中的功率电路。
测试设备
电子负载、电源测试设备中的功率耗散元件。
