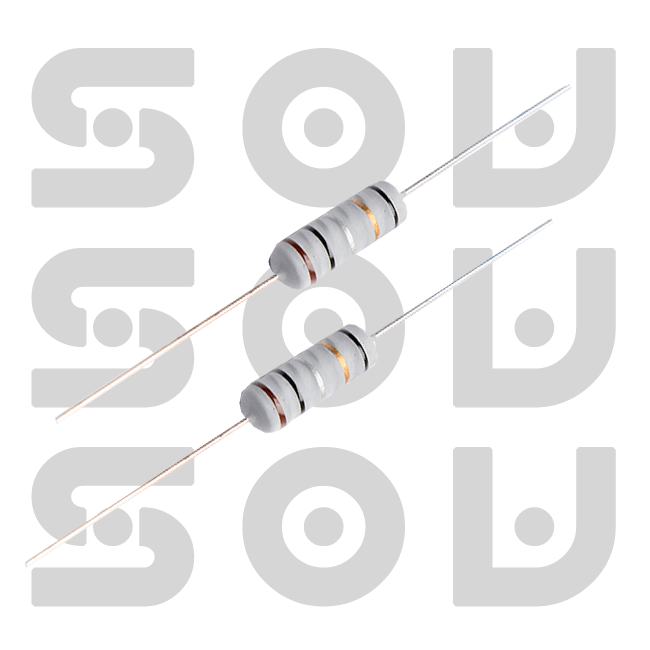

绕线固定电阻
大功率、高稳定性、耐高温、低温度系数，适用于工业设备、电源系统和电机控制
大功率设计
采用高纯度电阻丝精密绕制，功率范围广，散热性能优异，可承受大电流和高功率耗散
产品特点
- 大功率容量 : 功率范围5W-500W，满足大功率需求
- 低温度系数 : 温度系数低至±20ppm/℃
- 高稳定性 : 长期使用阻值变化小
- 耐高温 : 最高工作温度+275℃
- 高脉冲承受 : 可承受高能量脉冲冲击
- 多种封装 : 轴向、铝壳、陶瓷等多种封装可选
- 散热优异 : 特殊散热设计，热阻低
- 符合RoHS标准 : 环保材料，符合国际环保要求
电感效应注意事项
绕线电阻由于绕线结构会产生寄生电感，典型电感值为几微亨到几百微亨。对于高频应用或脉冲应用，电感效应可能影响电路性能。我们提供无感绕线电阻，通过双线并绕或特殊绕线方式，可将电感降低到传统绕线电阻的1/10以下。
产品概述
绕线固定电阻是深圳市硕为科技有限公司生产的大功率精密电阻器，采用高纯度电阻丝在陶瓷管或芯体上精密绕制而成。该产品具有功率大、稳定性高、温度系数低、耐高温等优良特性，广泛应用于工业设备、电源系统、电机控制、测试仪器和电力设备等领域。
绕线核心技术
采用多项先进技术和工艺，实现优异的大功率和稳定性：
- 高纯度电阻丝材料，确保低温度系数和高稳定性
- 精密数控绕线设备，保证绕线均匀性和一致性
- 特殊散热结构设计，优化热传导路径
- 高温绝缘材料，确保高温下可靠工作
- 100%电性能测试和老化筛选，保证出厂质量
制造工艺
绕线固定电阻采用精密的制造工艺：首先根据功率和阻值要求选择合适直径和材质的电阻丝；然后在数控绕线机上将电阻丝精密绕制在陶瓷管或芯体上；接着进行热处理以消除绕线应力；之后在电阻体两端焊接或压接端帽并引出引线；最后涂覆高温绝缘涂层或装入铝壳/陶瓷外壳中。对于高功率型号，还会添加散热片或特殊散热结构。整个生产过程在严格的质量控制体系下进行，确保每只电阻都达到设计性能要求，特别适用于大功率、高稳定性的严苛工作环境。
电气特性

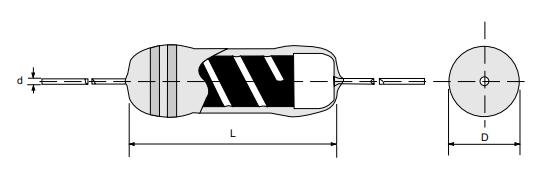

| 功率 | 阻值範圍 | L (mm) | D (mm) | dt0.02 (mm) | 最大工作電壓 | 最大負荷電壓 | 最高絕緣 |
|---|---|---|---|---|---|---|---|
| 1/2W | 0.01R-50R | 9.2±0.5 | 3.4±0.3 | 0.50 | 150V | 400V | 250V |
| 1WS | 0.01R-50R | 9.2±0.5 | 3.4±0.3 | 0.50 | 150V | 400V | 250V |
| 1W | 0.01R-50R | 10.8±1 | 4.6±0.4 | 0.70 | 150V | 400V | 350V |
| 2WS | 0.01R-50R | 10.8±1 | 4.6±0.4 | 0.70 | 250V | 400V | 350V |
| 2W | 0.01R-50R | 14.8±1 | 5.1±0.4 | 0.70 | 250V | 400V | 500V |
| 3WS | 0.01R-50R | 14.8±1 | 5.1±0.4 | 0.70 | 350V | 600V | 500V |
| 3W | 0.01R-50R | 16.8±1 | 6.2±0.4 | 0.70 | 350V | 600V | 500V |
| 5WS | 0.01R-50R | 16.8±1 | 6.2±0.4 | 0.70 | 350V | 600V | 500V |
机械与环境特性测试
| 测试项目 | 测试条件 | 性能 |
|---|---|---|
| 温度系数 | 在常温及常温+100℃时分别测量电阻值并计算每度的阻值变化率。 | ±300ppm/℃ |
| 短时间过负荷 | 施加2.5倍的额定电压或最高负荷电压(取较小者)5秒。 | ΔR ≤ ±(0.5%R + 0.05Ω) |
| 断续过负荷 | 4倍额定电压或最高断续负荷电压(取较小者)测试1秒，停止25秒。循环10000次。 | ΔR ≤ ±(1%R + 0.05Ω) |
| 耐焊接热 | 在350℃±10℃的锡炉中浸入2~3秒。 | ΔR ≤ ±(1%R + 0.05Ω) |
| 可焊性 | 在245℃±3℃锡炉中2~3秒。 | 焊锡面积覆盖率95%以上 |
| 温度循环 | 在-55℃时放置30分钟，然后再+25℃时放置10~15分钟，然后在+125℃时放置30分钟，然后再+25℃时放置10~15分钟，共循环5次。 | ΔR ≤ ±(0.5%R + 0.05Ω) |
| 耐湿负荷寿命 | 在温度为40±2℃，相对湿度为90~95%的恒温恒湿箱中，施加额定电压或最大工作电压(取最小者)共1000小时(通1.5小时，断0.5小时)。 | ΔR ≤ ±(2%R + 0.05Ω) |
| 耐温负荷寿命 | 在70±2℃恒温恒湿箱中施加额定电压或最大工作电压(取最小者)1000小时(通1.5小时，断0.5小时)。 | ΔR ≤ ±(2%R + 0.05Ω) |
电感特性
绕线固定电阻由于绕线结构会产生寄生电感，电感值随电阻值和绕线方式变化。典型电感范围为1μH到1000μH。对于需要低电感的应用，我们提供无感绕线电阻，通过双线并绕或反向绕线技术，可将电感降低到传统绕线电阻的1/10以下，最小可达几纳亨级别。
频率特性
绕线固定电阻在频率特性方面受寄生电感和分布电容影响，高频性能有限。在10kHz频率下，阻抗变化通常小于5%；在100kHz频率下，阻抗变化可能达到10-20%；在1MHz以上频率，电感效应显著。对于高频应用，建议选择无感绕线电阻或薄膜电阻。
应用领域
绕线固定电阻广泛应用于以下领域：
工业控制系统
PLC、变频器、伺服驱动器、电机启动器、制动器的功率耗散和限流。
电源系统
大功率开关电源、UPS、逆变器、充电机的泄放、缓冲和假负载。
电机控制
三相电机星三角启动、软启动、制动电阻、动态制动。
电力设备
电力系统接地电阻、中性点接地电阻、消弧线圈。
测试仪器
电子负载、功率计、电桥、标准电阻、校准设备。
新能源系统
光伏逆变器、风力发电、储能系统的制动和泄放。
- 根据实际工作温度选择合适的功率降额曲线
- 考虑散热条件，必要时添加散热片或强制风冷
- 高频或脉冲应用需考虑电感效应，选择无感型号
- 大电流应用需注意引线截面积和连接可靠性
- 安装时确保良好的机械固定和热接触
- 多只电阻并联时注意均流问题
典型应用电路
电机星三角启动电路设计
电阻计算： R = (V线 / √3) / I限流，其中V线为线电压，I限流为限制后的启动电流(通常为2-3倍额定电流)。
功率计算： P = 3 × I² × R × t，其中I为通过电阻的电流，t为启动时间。考虑间歇工作，可选择计算功率的1/3-1/2。
安装考虑： 将启动电阻安装在通风良好的位置，远离易燃物；确保连接可靠，防止接触电阻过大。
保护措施： 添加热保护开关，防止电阻过热；选择阻燃材料，提高安全性。
这种设计能有效限制电机启动电流，减少对电网的冲击，延长电机寿命。
散热设计指南
有效散热方法
自然对流： 确保电阻周围有足够的空间，安装方向利于空气对流。
散热片： 选择合适尺寸的散热片，确保电阻与散热片良好接触，使用导热硅脂。
强制风冷： 添加风扇，风量根据功率和散热要求计算，通常需要0.5-2m/s风速。
特殊冷却： 对于极高功率应用，可考虑水冷、油冷或相变冷却。
良好的散热设计能显著提高电阻的功率承受能力和使用寿命。
资料下载
以下是与本产品相关的技术文档和资料，点击即可下载：
常见问题解答
Q: 绕线电阻的寄生电感对电路有什么影响？
A: 寄生电感会影响高频性能和脉冲响应，可能导致电压尖峰、振荡或信号失真。对于开关电源、变频器或高频应用，建议选择无感绕线电阻或考虑电感效应。
Q: 如何计算绕线电阻的散热需求？
A: 首先计算实际耗散功率P，然后根据环境温度Ta和允许温升ΔT计算所需热阻：Rθ = ΔT / P。选择散热方式使系统热阻小于计算值。
Q: 绕线电阻可以并联使用吗？
A: 可以，但需要注意均流问题。建议选择相同批次、相同阻值的电阻并联，必要时可串联小电阻实现均流。并联后的总功率为各电阻功率之和。
