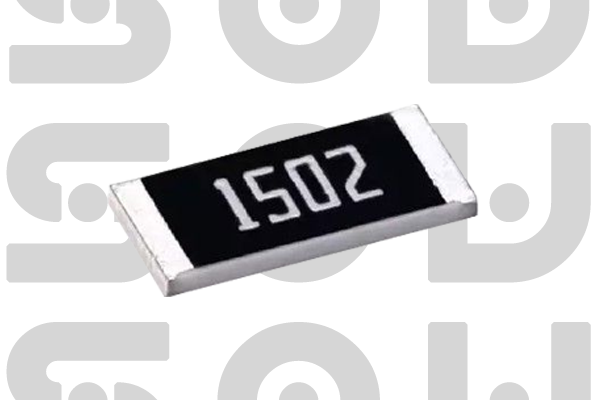

脉冲防护贴片电阻器
贴片式设计，优异的脉冲承受能力，为电子设备提供可靠的脉冲防护
高能量脉冲防护
采用特殊材料和结构设计，可承受高达100J的高能量脉冲冲击，保护敏感电子元件
产品特点
- 高能量脉冲承受能力 : 可承受高达100J的脉冲能量
- 快速响应 : 纳秒级响应时间，及时抑制脉冲冲击
- 贴片式设计 : 适用于自动化SMT生产，节省空间
- 高可靠性 : 优异的长期稳定性和环境适应性
- 低电感设计 : 特殊结构降低寄生电感，提高高频性能
- 宽阻值范围 : 1Ω ~ 10MΩ，满足不同应用需求
- 符合RoHS标准 : 环保材料，符合国际环保要求
产品概述
脉冲防护贴片电阻器是深圳市硕为科技有限公司针对现代电子设备对脉冲防护的迫切需求而开发的高性能防护元件。该产品采用先进的材料和结构设计，结合表面贴装技术，为电子设备提供可靠的脉冲冲击防护，保护敏感集成电路和电子元件免受损坏。
脉冲承受能力示意图
脉冲防护核心技术
采用多项先进技术，实现优异的脉冲防护性能：
- 特殊金属氧化物材料，高能量吸收能力
- 多层结构设计，均匀分布脉冲能量
- 低电感设计，快速响应脉冲冲击
- 优异的热管理设计，快速散热
- 高可靠性封装，确保长期稳定工作
封装尺寸选择
0201
功率：0.05W
脉冲：5J
0402
功率：0.063W
脉冲：10J
0603
功率：0.1W
脉冲：20J
0805
功率：0.125W
脉冲：30J
1206
功率：0.25W
脉冲：50J
2512
功率：1W
脉冲：100J
工作原理
脉冲防护贴片电阻器采用特殊设计的电阻材料和结构，当电路中出现高能量脉冲冲击时，电阻材料会发生可控的物理变化，将脉冲能量转化为热能并快速散发。这种设计既能有效抑制脉冲电压和电流，又能保持电阻在正常工作状态下的稳定性。不同于一次性保护元件（如TVS、压敏电阻），脉冲防护电阻在承受脉冲冲击后仍能正常工作，无需更换。
典型应用案例
通信设备端口防护： 在通信设备（如路由器、交换机）的以太网端口使用PPS系列1206封装10Ω脉冲防护电阻，可承受8/20μs波形10kV的雷击感应电压，保护PHY芯片免受损坏，同时不影响正常数据传输性能。
电气特性
| 封装尺寸 | 额定功率 | 阻值范围 | 精度 | 10/1000μs脉冲能量 | 8/20μs脉冲电压 | 工作温度 |
|---|---|---|---|---|---|---|
| 0201 | 0.05W | 10Ω ~ 1MΩ | ±5% | 5J | 2kV | -55℃ ~ +125℃ |
| 0402 | 0.063W | 10Ω ~ 2MΩ | ±5% | 10J | 3kV | -55℃ ~ +125℃ |
| 0603 | 0.1W | 1Ω ~ 5MΩ | ±5% | 20J | 5kV | -55℃ +155℃ |
| 0805 | 0.125W | 1Ω ~ 10MΩ | ±5% | 30J | 6kV | -55℃ ~ +155℃ |
| 1206 | 0.25W | 1Ω ~ 10MΩ | ±1%, ±5% | 50J | 8kV | -55℃ ~ +155℃ |
| 2010 | 0.5W | 1Ω ~ 10MΩ | ±1%, ±5% | 75J | 9kV | -55℃ ~ +155℃ |
| 2512 | 1W | 1Ω ~ 10MΩ | ±1% | 100J | 10kV | -55℃ ~ +155℃ |
脉冲测试标准
雷击测试
标准：IEC 61000-4-5
波形：8/20μs
等级：最高10kV
静电测试
标准：IEC 61000-4-2
等级：接触放电8kV
空气放电15kV
浪涌测试
标准：IEC 61000-4-4
波形：5/50ns
等级：最高4kV
机械与环境特性
| 特性参数 | 规格 | 测试条件 |
|---|---|---|
| 工作温度范围 | -55℃ ~ +155℃ | 工业级标准 |
| 储存温度范围 | -65℃ ~ +175℃ | 防潮包装 |
| 温度系数(TCR) | ±100ppm/℃ ~ ±300ppm/℃ | 25℃ ~ 125℃范围内测量 |
| 耐焊接热 | ΔR/R ≤ ±1% | 260℃, 10秒 |
| 耐湿性 | ΔR/R ≤ ±1% | 40℃, 90-95% RH, 240小时 |
| 绝缘电阻 | ≥1GΩ | 100VDC，常温常湿 |
| 阻燃等级 | UL94 V-0 | 封装材料 |
| 寿命测试 | ΔR/R ≤ ±2% | 70℃, 1000小时, 额定功率 |
脉冲等级选择指南
应用领域
脉冲防护贴片电阻器广泛应用于以下领域：
通信与网络设备
路由器、交换机、光模块、基站设备的端口防护，防止雷击感应和静电放电损坏。
工业自动化
PLC、工业控制器、传感器、执行器的信号线和电源线防护，提高系统可靠性。
消费电子
智能手机、平板电脑、笔记本电脑的接口防护，防止ESD损坏集成电路。
汽车电子
车载娱乐系统、ECU、传感器、充电接口的脉冲防护，满足汽车电子可靠性要求。
电源与能源
开关电源、光伏逆变器、充电桩的输入输出防护，抑制开关浪涌和雷击感应。
- 根据可能的最大脉冲能量选择合适规格
- 考虑PCB布局，尽量靠近被保护器件
- 注意散热设计，确保脉冲能量能有效散发
- 结合其他保护元件（TVS、气体放电管）形成多级保护
- 进行实际脉冲测试验证防护效果
- 考虑长期可靠性，选择有足够余量的规格
选型指南
| 应用场景 | 推荐封装 | 推荐阻值 | 推荐脉冲等级 | 安装位置 | 辅助保护 |
|---|---|---|---|---|---|
| 以太网端口防护 | 1206 | 10Ω - 100Ω | 8kV (8/20μs) | PHY芯片前端 | TVS二极管 |
| RS485接口防护 | 0805 | 10Ω - 47Ω | 6kV (8/20μs) | 接口连接器后端 | 气体放电管 |
| USB端口ESD防护 | 0603 | 10Ω - 22Ω | 8kV (ESD) | 数据线串联 | ESD保护器件 |
| 开关电源输入防护 | 2512 | 1Ω - 10Ω | 10kV (8/20μs) | 输入滤波电容前 | 压敏电阻 |
| 汽车CAN总线防护 | 1206 | 10Ω - 120Ω | 8kV (ESD) | 总线终端 | TVS阵列 |
典型保护电路
三级脉冲防护电路示例
第一级（粗保护）： 气体放电管或压敏电阻，吸收大部分脉冲能量
第二级（中间保护）： 脉冲防护电阻，进一步抑制脉冲电压和电流
第三级（精保护）： TVS二极管或ESD保护器件，钳位电压保护敏感器件
这种多级保护设计既能有效抑制高能量脉冲，又能确保精细保护敏感电子元件。
