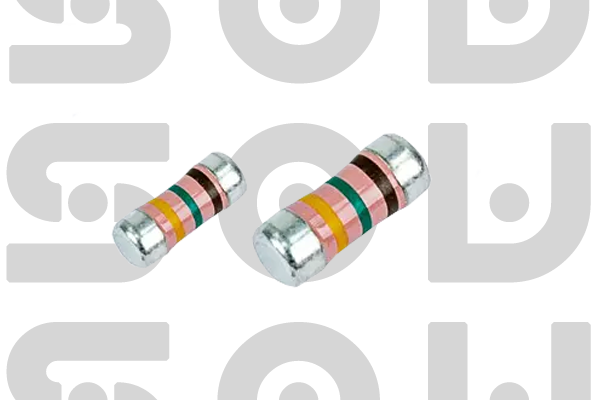

汽车级稳定功率型晶圆电阻
通过AEC-Q200认证，满足汽车电子严苛环境要求的高可靠性晶圆电阻
汽车级认证产品
通过AEC-Q200认证，满足Grade 1等级要求，工作温度范围-55℃ ~ +155℃，专为汽车电子应用设计
产品特点
- AEC-Q200认证 : 通过汽车电子委员会AEC-Q200 Grade 1认证
- 宽工作温度 : -55℃ ~ +155℃宽温度范围工作
- 稳定功率 : 功率降额曲线平缓，高温下功率保持率高
- 高可靠性 : 通过温度循环、高温高湿、振动冲击等可靠性测试
- 抗硫化性能 : 特殊端电极处理，抗硫化性能优异
- 长期稳定性 : 年漂移率低于0.5%，寿命长达10年以上
产品概述
汽车级稳定功率型晶圆电阻是深圳市硕为科技有限公司专为汽车电子应用开发的高可靠性电阻产品。通过AEC-Q200 Grade 1认证，满足汽车电子严苛的环境要求。该产品采用特殊材料和工艺制造，具有优异的功率稳定性、宽工作温度范围和卓越的长期可靠性，适用于发动机控制单元(ECU)、汽车照明、电池管理系统(BMS)、车载信息娱乐系统等各种汽车电子应用。
AEC-Q200认证优势
AEC-Q200是汽车电子委员会针对被动元件制定的可靠性测试标准，通过认证表明产品满足以下严苛要求：
- 工作温度范围：-55℃ ~ +155℃ (Grade 1)
- 通过1000小时高温高湿测试(85℃/85%RH)
- 通过1000次温度循环测试(-55℃ ~ +155℃)
- 通过高温储存测试(1000小时@155℃)
- 通过耐焊接热测试(260℃, 10秒)
汽车应用场景
发动机控制单元(ECU)
传感器信号调理、参考电压分压、电流检测等
汽车照明系统
LED驱动电流设置、调光控制、过流保护等
电池管理系统(BMS)
电池电压检测、均衡电阻、电流采样等
车载信息娱乐系统
音频信号处理、电源管理、接口保护等
典型应用案例 - 电动汽车BMS系统
应用场景： 电动汽车电池管理系统中的电压检测电路。使用AWP系列1206封装、1%精度、100ppm/℃ TCR的10kΩ电阻，用于电池单体电压采样分压网络。在-40℃ ~ +85℃的实际工作温度范围内，电阻值变化小于0.5%，确保电池电压监测精度，保障电池安全运行。
电气特性
| 参数 | 规格 | 测试条件 |
|---|---|---|
| 阻值范围 | 0.1Ω ~ 10MΩ | 依据E24/E96系列 |
| 精度 | ±0.5%, ±1%, ±5% | 室温，1kHz |
| 温度系数(TCR) | ±50ppm/℃, ±100ppm/℃ | -55℃ ~ +155℃ |
| 额定功率 | 0.25W (0805), 0.5W (1206), 1W (2010), 2W (2512) | 70℃环境温度 |
| 工作电压 | 150V (0805), 200V (1206), 250V (2010), 350V (2512) | 最大连续工作电压 |
| 过载电压 | 2.5倍工作电压 | 5秒，室温 |
| 绝缘电阻 | ≥10GΩ | 100V DC，室温 |
封装尺寸与功率对应表
| 封装尺寸 | 尺寸(mm) | 额定功率(70℃) | 最大工作电压 | 适用阻值范围 |
|---|---|---|---|---|
| 0805 | 2.0×1.25 | 0.25W | 150V | 0.1Ω ~ 10MΩ |
| 1206 | 3.2×1.6 | 0.5W | 200V | 0.1Ω ~ 10MΩ |
| 2010 | 5.0×2.5 | 1W | 250V | 0.1Ω ~ 10MΩ |
| 2512 | 6.4×3.2 | 2W | 350V | 0.1Ω ~ 10MΩ |
环境特性
| 特性参数 | 规格 | 测试条件 |
|---|---|---|
| 工作温度范围 | -55℃ ~ +155℃ | AEC-Q200 Grade 1 |
| 储存温度范围 | -65℃ ~ +175℃ | 防潮包装 |
| 耐焊接热 | ΔR/R ≤ ±0.5% | 260℃, 10秒 |
| 温度循环 | ΔR/R ≤ ±1% | -55℃ ~ +155℃, 1000次 |
| 高温高湿 | ΔR/R ≤ ±1% | 85℃/85%RH, 1000小时 |
| 高温储存 | ΔR/R ≤ ±1% | 155℃, 1000小时 |
| 振动测试 | ΔR/R ≤ ±0.5% | 10-2000Hz, 20G, 每轴4小时 |
汽车电子应用领域
汽车级稳定功率型晶圆电阻广泛应用于以下汽车电子系统：
动力总成系统
发动机控制单元(ECU)、变速箱控制、燃油喷射系统、点火系统等。
车身电子系统
车身控制模块(BCM)、灯光控制、车窗控制、座椅控制、空调系统等。
安全与底盘系统
防抱死制动系统(ABS)、电子稳定程序(ESP)、安全气囊系统、胎压监测系统(TPMS)等。
信息娱乐与连接
车载信息娱乐系统、导航系统、车载通信模块、蓝牙/Wi-Fi模块等。
电动汽车与混合动力
电池管理系统(BMS)、电机控制器、车载充电器(OBC)、DC-DC转换器等。
- 选择AEC-Q200认证的元器件
- 考虑实际工作环境的温度范围
- 进行充分的可靠性验证测试
- 考虑振动、冲击等机械环境因素
- 确保供应链的稳定性和可追溯性
选型指南
| 应用场景 | 推荐封装 | 推荐精度 | 推荐TCR | 特殊要求 |
|---|---|---|---|---|
| ECU传感器信号调理 | 0805/1206 | ±1% | ±100ppm/℃ | 抗硫化处理 |
| 汽车LED照明驱动 | 1206/2010 | ±5% | ±100ppm/℃ | 高功率密度 |
| BMS电压检测 | 0805/1206 | ±0.5% | ±50ppm/℃ | 高精度，低温漂 |
| 车载电源模块 | 2010/2512 | ±1% | ±100ppm/℃ | 高功率，稳定功率 |
可靠性测试项目
汽车级稳定功率型晶圆电阻通过了以下严苛的可靠性测试，确保在汽车电子应用中长期稳定工作：
温度循环测试
-55℃ ↔ +155℃，1000次循环，ΔR/R ≤ ±1%
高温高湿测试
85℃/85%RH，1000小时，ΔR/R ≤ ±1%
高温储存测试
155℃，1000小时，ΔR/R ≤ ±1%
耐焊接热测试
260℃，10秒，ΔR/R ≤ ±0.5%
振动测试
10-2000Hz，20G，每轴4小时，ΔR/R ≤ ±0.5%
抗硫化测试
105℃，100ppm H₂S，96小时，ΔR/R ≤ ±10%
寿命预测与失效分析
| 工作条件 | 预测寿命 | 主要失效模式 | 改进措施 |
|---|---|---|---|
| 70℃，额定功率 | >10年 | 电阻膜老化 | 使用高稳定性电阻膜材料 |
| 125℃，额定功率 | >5年 | 端电极与电阻膜界面退化 | 优化端电极结构，增加扩散阻挡层 |
| 155℃，70%额定功率 | >3年 | 基板与电阻膜热应力 | 优化热匹配，降低热应力 |
| 含硫环境，85℃ | >8年 | 端电极硫化腐蚀 | 使用抗硫化端电极材料 |
深圳市硕为科技有限公司建立了完善的质量保证体系，通过IATF 16949:2016汽车行业质量管理体系认证，从原材料采购、生产过程控制到最终产品测试，全面确保产品质量符合汽车电子要求。
所有汽车级产品均具有完整的可追溯性，每批产品都有唯一批号，可追溯到生产时间、生产线、原材料批次等信息。
