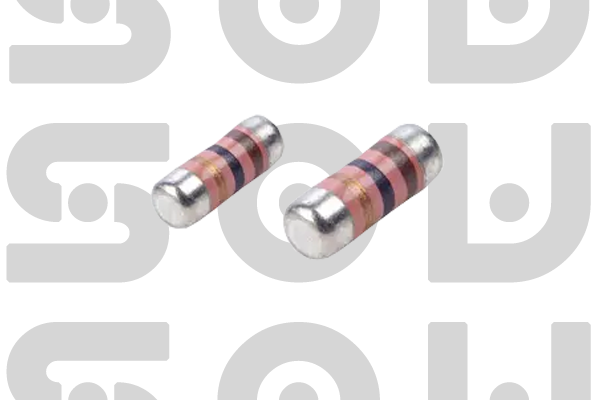

汽车级抗突波膜层晶圆电阻
AEC-Q200认证，特殊抗突波膜层技术，耐高压冲击，专为汽车电子浪涌保护设计
抗突波核心技术
采用特殊抗突波膜层技术，单脉冲能量吸收高达10J，耐冲击电压达10kV，专为汽车电子浪涌保护应用设计
产品系列
SRMV系列
阻值范围
0.1Ω ~ 2.2MΩ
精度
±1%, ±5%
温度系数(TCR)
±200ppm/℃ ~ ±1200ppm/℃
额定功率
0.25W ~ 3W (70℃)
抗突波能力
冲击电压：10kV
汽车级认证
AEC-Q200
抗突波
高能量
工作温度
-55℃ ~ +150℃ (Grade 1)
抗突波核心技术优势： 采用特殊抗突波膜层材料和结构设计，电阻膜层具有自恢复特性，在承受高压冲击后能快速恢复原有性能。单脉冲能量吸收能力高达10J，耐冲击电压达10kV，满足ISO 7637-2汽车电子脉冲抗扰度测试标准。
产品特点
- AEC-Q200 Grade 1认证 : 通过汽车电子委员会严苛测试
- 高抗突波能力 : 单脉冲能量吸收高达10J，耐冲击电压10kV
- 自恢复特性 : 特殊膜层材料，冲击后性能快速恢复
- 宽工作温度 : -55℃ ~ +155℃宽温度范围工作
- 高可靠性 : 通过ISO 7637-2汽车电子脉冲抗扰度测试
- 长期稳定性 : 多次冲击后性能变化小，寿命长
产品描述
技术规格
应用领域
规格书下载
产品概述
汽车级抗突波膜层晶圆电阻是深圳市硕为科技有限公司专为汽车电子浪涌保护应用开发的高可靠性电阻产品。通过AEC-Q200 Grade 1认证，满足汽车电子严苛环境要求。产品采用特殊抗突波膜层材料和结构设计，具有优异的抗高压冲击能力，单脉冲能量吸收高达10J，耐冲击电压达10kV，适用于汽车电子系统中需要浪涌保护的各类应用。
抗突波核心技术
SRM系列采用先进的抗突波膜层技术：
- 特殊膜层材料 : 采用掺杂金属氧化物的复合膜层，具有自恢复特性
- 多层结构设计 : 电阻膜层+保护层+散热层的多层复合结构
- 能量吸收机制 : 通过膜层微观结构变化吸收浪涌能量
- 快速恢复特性 : 冲击后电阻值变化小，性能快速恢复
- 热管理优化 : 优化的热传导路径，提高能量耗散能力
汽车应用场景
车载充电系统
OBC(车载充电器)输入保护、DC-DC转换器浪涌抑制，防止电网波动损坏。
BMS电池管理系统
电池包预充电路、接触器控制电路保护，防止预充电流冲击。
电机驱动系统
电机控制器IGBT吸收电路、驱动电路保护，抑制开关浪涌。
ADAS传感器系统
雷达、摄像头电源输入保护，防止负载突变引起的电压尖峰。
典型应用案例 - 电动汽车OBC输入保护
应用场景： 电动汽车车载充电器(OBC)交流输入端的浪涌保护电路。使用SRMV系列0207封装、±5%精度、10Ω的抗突波电阻与压敏电阻串联，组成输入保护网络。在电网侧出现10kV/10ms的浪涌电压时，SRM电阻能够吸收大部分能量，将残压限制在安全范围内，保护后级功率器件免受损坏。经过1000次浪涌测试后，电阻值变化小于5%，性能稳定可靠。
电气特性 (环境温度: 25℃)
| 型号 | 额定功率 (70°C) | 最大工作电压 | 最大浪涌电压 | 最小电阻值 | 最大电阻值 | 电阻容差 | 可用阻值系列 |
|---|---|---|---|---|---|---|---|
| SRM204 | 1/4W | 400V | 2,000V | 1Ω | 1MΩ | ±1%~±5% | E-24/E-96 |
| SRM204T | 1/2W | 450V | 4,000V | 1Ω | 10MΩ | ±1%~±5% | E-24/E-96 |
| SRM207 | 1/2W | 600V | 6,000V | 1Ω | 2.2MΩ | ±1%~±5% | E-24/E-96 |
| SRM207P | 1/2W | 600V | 8,000V | 0.1Ω | 2.2MΩ | ±1%~±5% | E-24/E-96 |
| SRM101 | 1W | 600V | 8,000V | 0.1Ω | 2.2MΩ | ±1%~±5% | E-24/E-96 |
| SRM101T | 1W | 600V | 10,000V | 0.1Ω | 2.2MΩ | ±1%~±5% | E-24/E-96 |
| SRM201 | 2W | 700V | 9,000V | 0.1Ω | 2.2MΩ | ±1%~±5% | E-24/E-96 |
| SRM301 | 3W | 800V | 10,000V | 0.1Ω | 2.2MΩ | ±1%~±5% | E-24/E-96 |
产品尺寸
| 型号 | L(mm) | D(mm) | K(mm) | 包装(卷) |
|---|---|---|---|---|
| 0204 | 3.5±0.5 | 1.4±0.15 | 0.7 | 3000PCS |
| 0207 | 5.9±0.5 | 2.2±0.2 | 0.8 | 2000PCS |
| 0309 | 8.5±0.5 | 3±0.3 | 1.7 | 2500PCS |
| 0411 | 10.5±0.5 | 4±0.3 | 2.3 | 2000PCS |
| 0515 | 14.5±0.5 | 4.5±0.5 | 2.3 | 1000PCS |
环境测试与可靠性特性测试
| 测试项目 | 测试条件 | 极限值 |
|---|---|---|
| 环境可靠性测试 | ||
| 高温暴露严苛 | AEC-Q200 REV D. Stress NO.3 (参考 IEC 60115-1 4.25.3/ MIL-STD-202 Method 108) 155°C，1,000小时，无负载 |
±(2.5%+0.01Ω)
|
| 温度循环严苛 | AEC-Q200 REV D. Stress NO.4 (参考 IEC 60115-1 4.19/ JESD22 Method JA-104) -55°C 30分钟, +125°C 30分钟，1,000循环 |
±(2%+0.01Ω)
|
| 温度循环（专有测试） |
专有测试规范 FRC-AECQ-180702
-20°C 30分钟, +120°C 30分钟，1,000循环 推荐焊膏成分: 96.5% Sn, 3% Ag, 0.5% Cu |
施加1kg力10秒，端子无明显松动
|
| 湿热偏置严苛 |
AEC-Q200 REV D. Stress NO.7 (参考 IEC 60115-1 4.37/ MIL-STD-202 Method 103)
85°C，85%相对湿度，1,000小时 10%工作功率（不超过100V） |
±(5%+0.01Ω)
|
| 电气可靠性测试 | ||
| 负载寿命中等 |
IEC 60115-1 4.25.1 额定负载（不超过最大工作电压） 1,000小时，70°C 1.5小时开启，0.5小时关闭 |
±(5%+0.01Ω)
|
| 负载寿命（高温）严苛 |
AEC-Q200 REV D. Stress NO.8 (参考 MIL-STD-202 Method 108) 125°C，1,000小时 降额连续工作电压 |
±(5%+0.01Ω)
|
| ESD中等 |
AEC-Q200 REV D. Stress NO.17 (参考 AEC-Q200-002/ ISO/DIS 10605) 150pF/2000Ω放电网络 人体模型，1次正放电和1次负放电，2KV源 |
±(0.5%+0.01Ω)
|
| 机械可靠性测试 | ||
| 机械冲击中等 |
AEC-Q200 REV D. Stress NO.13 (参考 MIL-STD-202 Method 213 Condition C) 沿测试样本三个相互垂直轴各施加三次冲击 峰值: 100 g/s，持续时间: 6 ms 速度变化: 12.3 ft/s，波形: 半正弦 |
±(0.25%+0.01Ω)
|
| 振动轻度 |
AEC-Q200 REV D. Stress NO.14 (参考 MIL-STD-202 Method 204) 5 g/s 持续 20 分钟 每个方向12个循环，测试频率10 - 2,000 Hz |
±(0.25%+0.01Ω)
|
| 端子强度 |
AEC-Q200 REV D. Stress NO.22 (参考 AEC-Q200-006) 1.8kg力持续60秒 |
±(0.25%+0.01Ω)
|
| 焊接与化学可靠性测试 | ||
| 耐焊热中等 |
AEC-Q200 REV D. Stress NO.15 (参考 IEC 60115-1 4.18.2/ MIL-STD-202 Method 210) 将电阻浸入焊料槽 260±5°C，保持10±1秒 |
±(1%+0.01Ω)
|
| 板弯曲轻度 |
AEC-Q200 REV D. Stress NO.21 (参考 AEC-Q200-005) 最小保持时间60秒 |
±(0.25%+0.01Ω)
|
| 耐溶剂性 |
AEC-Q200 REV D. Stress NO.12 (参考 MIL-STD-202 Method 215) 添加水性清洗化学品-OKEM Clean或等效物 禁止使用禁用溶剂 |
外观和标记无可见损伤
|
| 可焊性 |
AEC-Q200 REV D. Stress NO.18 (参考 J-STD-002 或 IEC 60115-1 4.17) 235±3°C/2±0.2秒后焊料覆盖面积 |
最小95%覆盖率
|
汽车电子应用领域
汽车级抗突波膜层晶圆电阻凭借其优异的抗浪涌能力，广泛应用于以下汽车电子系统：
电源与充电系统
- 车载充电器(OBC) : 交流输入端浪涌保护、DC-DC转换器吸收电路
- DC-DC转换器 : 输入/输出保护、开关管吸收电路
- 电池管理系统(BMS) : 预充电电路、接触器控制保护
动力驱动系统
- 电机控制器 : IGBT吸收电路、驱动电路保护
- 变速箱控制 : 电磁阀驱动保护、传感器电源保护
- 燃油喷射系统 : 喷油器驱动保护、电源滤波
安全与车身系统
- 防抱死制动系统(ABS) : 电磁阀驱动保护、传感器电路保护
- 安全气囊系统 : 点火电路保护、传感器电源滤波
- 汽车照明系统 : LED驱动保护、电源输入保护
汽车电子浪涌保护设计要点：
- 多级保护设计 : 采用电阻+TVS/压敏电阻的多级保护方案
- 能量协调分配 : 合理分配各级保护元件的能量吸收比例
- 热管理考虑 : 确保保护元件有足够的热耗散能力
- 响应时间匹配 : 各级保护元件的响应时间要协调匹配
- 可靠性验证 : 进行充分的浪涌测试和寿命验证
应用选型指南
| 应用场景 | 推荐封装 | 推荐阻值 | 推荐精度 | 特殊要求 |
|---|---|---|---|---|
| OBC输入保护 | 2512/3720 | 10-100Ω | ±5% | 高能量吸收，耐高压 |
| 电机驱动吸收 | 2010/2512 | 1-10Ω | ±10% | 快速响应，自恢复 |
| BMS预充电路 | 3720/4527 | 10-50Ω | ±5% | 大功率，高能量 |
| 传感器电源保护 | 1206/2010 | 100Ω-1kΩ | ±10% | 小尺寸，基本保护 |
