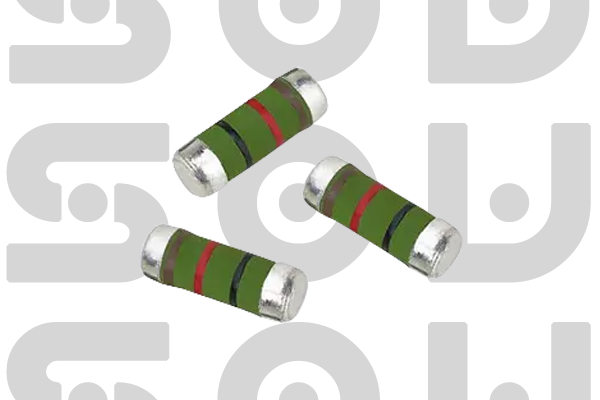

汽车级抗突波绕线晶圆电阻
AEC-Q200认证，绕线结构设计，超高能量吸收，专为汽车电子严苛浪涌环境设计
绕线抗突波核心技术
采用特殊合金绕线结构设计，单脉冲能量吸收高达50J，耐冲击电压达15kV，专为汽车电子严苛浪涌保护应用设计
产品特点
- AEC-Q200 Grade 0认证 : 通过汽车电子委员会最严苛测试
- 超高抗突波能力 : 单脉冲能量吸收高达50J，耐冲击电压15kV
- 绕线结构设计 : 特殊合金绕线，高热容高熔点特性
- 超宽工作温度 : -55℃ ~ +200℃超宽温度范围工作
- 超高可靠性 : 通过ISO 16750-2最严苛汽车电子测试
- 优异散热性能 : 陶瓷基板+绕线结构，散热能力优异
产品概述
汽车级抗突波绕线晶圆电阻是深圳市硕为科技有限公司专为汽车电子最严苛浪涌保护应用开发的高可靠性电阻产品。通过AEC-Q200 Grade 0认证，满足汽车电子极端环境要求。产品采用特殊合金绕线结构和高导热陶瓷基板设计，具有超高的抗高压冲击能力，单脉冲能量吸收高达50J，耐冲击电压达15kV，适用于汽车电子系统中需要最高级别浪涌保护的各类应用。
AWR系列能够承受ISO 16750-2标准规定的Pulse 5b测试波形：正向脉冲电压+150V～+300V，负向脉冲电压-150V～-450V，脉冲宽度2ms～200ms，重复频率0.5Hz～5Hz，这是汽车电子最严苛的浪涌测试标准。
绕线技术详解
AWR系列采用先进的绕线电阻技术，与传统膜层电阻相比具有显著优势：
绕线电阻 vs 膜层电阻抗突波能力对比
绕线电阻技术优势：
- 能量吸收能力 : 绕线电阻50J vs 膜层电阻10J，提升5倍
- 耐冲击电压 : 绕线电阻15kV vs 膜层电阻6kV，提升2.5倍
- 热容量 : 绕线结构热容量更大，散热更快
- 可靠性 : 绕线结构更坚固，机械强度更高
- 温度范围 : 工作温度-55℃~+175℃ vs -55℃~+155℃
汽车严苛应用场景
电动汽车充电系统
快充桩输出保护、车载充电器输入保护，防止充电过程中的高压浪涌。
高压电池管理系统
800V高压电池包预充电路、接触器控制电路保护，防止高压电弧。
大功率电机驱动
300kW以上大功率电机控制器IGBT吸收电路、驱动电路保护。
高压辅助系统
48V轻混系统、高压空调压缩机、电动转向等高压辅助系统保护。
典型应用案例 - 电动汽车快充桩输出保护
应用场景： 电动汽车直流快充桩输出端的浪涌保护电路。使用AWR系列3920封装、±5%精度、5Ω的抗突波绕线电阻与高压TVS串联，组成输出保护网络。在车辆侧出现15kV/10ms的极端浪涌电压时，AWR电阻能够吸收绝大部分能量，将残压限制在安全范围内，保护后级功率器件免受损坏。经过2000次极端浪涌测试后，电阻值变化小于3%，性能稳定可靠，满足快充桩10年使用寿命要求。
电气特性 (环境温度: 25℃)
| 型号 | 额定功率 (40°C) | 最大工作电压* | 最大过载电压** | 最大浪涌电压 | 最小电阻值 | 最大电阻值 | 电阻容差 | 可用阻值系列 |
|---|---|---|---|---|---|---|---|---|
| SWM100 | 1W | √(P×R) | 2.5×√(P×R) | 7.5KV | 1Ω | 2KΩ | ±1% ~ ±5% | E-96/E-24 |
| SWM200 | 2W | √(P×R) | 2.5×√(P×R) | 8.5KV | 1Ω | 2KΩ | ±1% ~ ±5% | E-96/E-24 |
| SWM300 | 3W | √(P×R) | 2.5×√(P×R) | 9KV | 1Ω | 3KΩ | ±1% ~ ±5% | E-96/E-24 |
| SWM400 | 4W | √(P×R) | 2.5×√(P×R) | 10KV | 1Ω | 3KΩ | ±1% ~ ±5% | E-96/E-24 |
** 短时过载电压 (STOL)应根据以下公式计算：STOL = 2.5 × RCWV = 2.5 × √(额定功率 × 电阻值)
产品尺寸
| 型号 | L(mm) | D(mm) | K(mm) | 包装(卷) |
|---|---|---|---|---|
| 0204 | 3.5±0.5 | 1.4±0.15 | 0.7 | 3000PCS |
| 0207 | 5.9±0.5 | 2.2±0.2 | 0.8 | 2000PCS |
| 0309 | 8.5±0.5 | 3±0.3 | 1.7 | 2500PCS |
| 0411 | 10.5±0.5 | 4±0.3 | 2.3 | 2000PCS |
| 0515 | 14.5±0.5 | 4.5±0.5 | 2.3 | 1000PCS |
环境与可靠性特性测试
| 测试项目 | 测试条件 | 极限值 |
|---|---|---|
| 电气可靠性测试 | ||
| 短时过载 | IEC 60115-1 4.13 5秒，2.5倍额定电压（不超过最大过载电压） |
±(2%+0.01Ω)
|
| 潮湿负载寿命 |
IEC 60115-1 4.24
56天，额定负载（不超过最大工作电压） 40±2°C，93±3%相对湿度 |
±(5%+0.01Ω)
|
| 负载寿命 |
IEC 60115-1 4.25.1
额定负载（不超过最大工作电压） 1,000小时，40±2°C 1.5小时开启，0.5小时关闭 |
±(5%+0.01Ω)
|
| 热可靠性测试 | ||
| 耐热性 | IEC 60115-1 4.25.3 1000小时，200°C，无负载 |
±(3%+0.01Ω)
|
| 热冲击 | IEC 60115-1 4.19 -55°C 30分钟, +155°C 30分钟，5循环 |
±(3%+0.01Ω)
|
| 机械可靠性测试 | ||
| 振动 |
IEC 60115-1 4.22
每个方向6小时（平行和轴向） 简谐运动，振幅0.75mm，频率10至500Hz |
±(0.25%+0.01Ω)
|
| 焊接可靠性测试 | ||
| 耐焊热 |
IEC 60115-1 4.18.2
将电阻浸入焊料槽 260±5°C，保持10±1秒 |
±(1.5%+0.01Ω)
|
| 可焊性 | IEC 60115-1 4.17.2 230±3°C/2±0.2秒后焊料覆盖面积 |
最小95%覆盖率
|
| 浪涌可靠性测试 | ||
| 浪涌测试 |
专有测试规范 FRC-TR-010113
浪涌电压 = √(10,000 × P × R) DC
P为额定功率，R为电阻值 浪涌规格：1.2/50µs 周期：60秒 浪涌次数：50次 |
±(5%+0.01Ω)
|
汽车电子严苛应用领域
汽车级抗突波绕线晶圆电阻凭借其超高的抗浪涌能力，广泛应用于以下汽车电子严苛应用场景：
高压充电与电源系统
- 直流快充桩 : 输出端浪涌保护、接触器控制电路保护
- 车载充电器(OBC) : 高压输入端保护、DC-DC转换器吸收电路
- 高压电池管理系统 : 800V电池包预充电路、高压接触器保护
大功率驱动系统
- 大功率电机控制器 : IGBT吸收电路、驱动电路保护
- 电动压缩机 : 空调压缩机驱动保护、电源输入保护
- 电动助力转向 : EPS电机驱动保护、电源滤波
安全与高压辅助系统
- 高压安全系统 : 高压互锁检测、绝缘监测电路保护
- 48V轻混系统 : BSG电机驱动保护、DC-DC转换器保护
- 高压照明系统 : LED矩阵大灯驱动保护、电源输入保护
- 多级协同保护 : 采用绕线电阻+高压TVS+GDT的多级协同保护方案
- 能量分级吸收 : 合理分配各级保护元件的能量吸收比例和时间序列
- 热设计与散热 : 确保保护元件有足够的热设计和散热能力
- 响应时间优化 : 优化各级保护元件的响应时间匹配，避免盲区
- 极端环境验证 : 进行-40℃~+125℃全温度范围的浪涌测试验证
应用选型指南
| 应用场景 | 推荐封装 | 推荐阻值 | 推荐精度 | 特殊要求 |
|---|---|---|---|---|
| 快充桩输出保护 | 3920/5930 | 5-50Ω | ±5% | 超高能量吸收，耐高压 |
| 800V BMS预充电路 | 5930/7530 | 10-100Ω | ±5% | 大功率，超高能量 |
| 大功率电机吸收 | 3720/3920 | 1-10Ω | ±10% | 快速响应，高能量 |
| 高压辅助系统保护 | 2512/3720 | 10-100Ω | ±10% | 基本保护，成本优化 |
