汽车级薄膜精密贴片电阻
AEC-Q200认证，薄膜技术，超高精度±0.01%，超低温漂±5ppm/℃，专为汽车电子高精度测量电路设计
薄膜精密核心技术
采用先进薄膜沉积技术，精度高达±0.01%，温度系数低至±5ppm/℃，长期稳定性优异，专为汽车电子高精度测量应用设计
产品系列
ARV系列
阻值范围
1Ω ~ 1MΩ
精度等级
±0.01%, ±0.025%, ±0.05%, ±0.1%
温度系数(TCR)
±5ppm/℃, ±10ppm/℃, ±15ppm/℃, ±25ppm/℃
额定功率
0.1W ~ 1W (70℃)
长期稳定性
ΔR/R ≤ ±0.01%/年，ΔR/R ≤ ±0.1%(1000小时负载)
汽车级认证
AEC-Q200
超高精度
超低温漂
薄膜技术
低噪声
工作温度
-55℃ ~ +155℃ (Grade 1)
薄膜精密核心技术优势： 采用真空溅射薄膜沉积技术，形成纳米级厚度均匀薄膜层，通过先进激光调阻实现超高精度。薄膜材料具有优异的温度稳定性和长期稳定性，温度系数低至±5ppm/℃，在-55℃ ~ +155℃宽温度范围内保持稳定性能，满足汽车电子最高精度测量电路的严苛要求。
产品特点
- AEC-Q200 Grade 1认证 : 通过汽车电子委员会严苛测试
- 超高精度 : 精度高达±0.01%，满足最高精度测量需求
- 超低温漂 : 温度系数低至±5ppm/℃，温度稳定性极佳
- 薄膜技术 : 真空溅射薄膜沉积，纳米级厚度控制
- 超低噪声 : 电流噪声低于-40dB，电压噪声低于0.05μV/V
- 优异长期稳定性 : 年变化率≤0.01%，1000小时负载寿命变化≤0.1%
薄膜结构示意图
ARV系列采用先进的薄膜多层结构设计：1. 氧化铝陶瓷基板；2. 铬镍合金薄膜层(50-200nm)；3. 保护层(SiO₂)；4. 激光调阻槽；5. 电极层(NiCr/Au)；6. 端电极(Ni/Sn)。这种结构提供了优异的电性能和稳定性。
产品描述
技术规格
应用领域
规格书下载
产品概述
汽车级薄膜精密贴片电阻是深圳市硕为科技有限公司专为汽车电子高精度测量应用开发的高可靠性电阻产品。通过AEC-Q200 Grade 1认证，满足汽车电子严苛环境要求。产品采用先进真空溅射薄膜沉积技术和飞秒激光调阻工艺，精度高达±0.01%，温度系数低至±5ppm/℃，具有极佳的长期稳定性和超低噪声特性，适用于汽车电子系统中需要最高精度测量的各类应用。
薄膜技术详解
ATP系列采用先进的薄膜电阻技术，与传统厚膜电阻和金属膜电阻相比具有显著优势：
薄膜电阻 vs 厚膜/金属膜电阻技术对比
薄膜电阻技术优势：
- 更高精度 : 薄膜电阻±0.01% vs 厚膜电阻±1%，精度提升100倍
- 更低温度系数 : TCR低至±5ppm/℃，厚膜电阻通常为±200ppm/℃
- 更好长期稳定性 : 年变化率≤0.01%，厚膜电阻通常为1~3%
- 更低噪声 : 电流噪声低于-40dB，厚膜电阻通常为-20dB
- 更好高频特性 : 寄生电感和电容更小，高频性能更优
- 更小尺寸 : 薄膜技术可实现更小尺寸的高精度电阻
汽车高精度应用场景
BMS高精度电压测量
电池电压精密采集分压电路，需要±0.01%精度和±5ppm/℃ TCR。
传感器信号精密调理
MEMS传感器、压力传感器等精密信号放大和调理电路。
ECU精密参考电压
MCU精密参考电压、ADC/DAC基准电压电路，要求极低漂移。
ADAS雷达信号处理
毫米波雷达信号处理电路，需要高精度低温度系数的电阻网络。
典型应用案例 - 电动汽车BMS高精度电压采集
应用场景： 电动汽车电池管理系统(BMS)中的高精度电池电压采集电路。使用ATP系列0603封装、±0.01%精度、±10ppm/℃ TCR的10kΩ和100kΩ电阻组成分压网络，对最高800V的电池包电压进行精密分压采样。在-40℃ ~ +125℃工作温度范围内，分压比变化小于0.05%，确保电压测量精度达到0.1%级别。经过2000小时高温高湿测试后，电阻值变化小于0.02%，满足BMS系统10年使用寿命要求。
标准电气特性 (环境温度: 25℃)
| 产品型号 | 额定功率 (70°C) |
工作温度范围 | 最大工作电压 | 最大过载电压 | 电阻范围（按容差分档） | TCR (PPM/°C) |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| ±0.05% | ±0.1% | ±0.25% | ±0.5% | ±1% | ||||||
| 0402 | 1/16W | -55 ~ +155°C | 50V | 100V | 49.9Ω - 12KΩ | 49.9Ω - 221KΩ | ±25 / ±50 | |||
| 0603 | 1/16W | -55 ~ +155°C | 50V | 100V | 10Ω - 49.9KΩ | 10Ω - 680KΩ | ±25 / ±50 | |||
| 0805 | 1/10W | -55 ~ +155°C | 100V | 200V | 10Ω - 100KΩ | 10Ω - 1MΩ | ±25 / ±50 | |||
| 1206 | 1/8W | -55 ~ +155°C | 150V | 300V | 10Ω - 200KΩ | 10Ω - 1.5MΩ | ±25 / ±50 | |||
| 1210 | 1/4W | -55 ~ +155°C | 150V | 300V | 10Ω - 499KΩ | 10Ω - 1MΩ | ±25 / ±50 | |||
| 2010 | 1/4W | -55 ~ +155°C | 150V | 300V | 10Ω - 499KΩ | 10Ω - 1MΩ | ±25 / ±50 | |||
| 2512 | 1/2W | -55 ~ +155°C | 150V | 300V | 10Ω - 499KΩ | 10Ω - 1MΩ | ±25 / ±50 | |||
特殊电气特性 (环境温度: 25℃)
| 产品型号 | 额定功率 (70°C) |
工作温度范围 | 最大工作电压 | 最大过载电压 | 电阻范围（按容差分档） | TCR (PPM/°C) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ±0.01% | ±0.05% | ±0.1% | ±0.25% | ±0.5% | ±1% | ||||||
| 0402 | 1/16W | -55 ~ +155°C | 50V | 100V | 49.9Ω - 12KΩ | - - | ±5 | ||||
| 24.9Ω - 15KΩ | 49.9Ω – 69.8KΩ | ±10，±15 | |||||||||
| 0603 | 1/16W | -55 ~ +155°C | 50V | 100V | 24.9Ω - 15KΩ | - - | ±5 | ||||
| 24.9Ω - 30KΩ | 10Ω - 49K9Ω | 100 - 332KΩ | ±10，±15 | ||||||||
| 0805 | 1/10W | -55 ~ +155°C | 100V | 200V | 24.9Ω - 30KΩ | - | - | ±5 | |||
| 24.9Ω - 30KΩ | 10Ω - 100KΩ | 10Ω - 1MΩ | ±10,±15 | ||||||||
| 1206 | 1/8W | -55 ~ +155°C | 150V | 300V | 24.9Ω - 50KΩ | - | - | ±5 | |||
| 24.9Ω - 50KΩ | 10Ω - 200KΩ | 10Ω - 1MΩ | ±10,±15 | ||||||||
| 1210 | 1/4W | -55 ~ +155°C | 150V | 300V | - | 10Ω - 499KΩ | 10Ω - 1MΩ | ±10,±15 | |||
| 2010 | 1/4W | -55 ~ +155°C | 150V | 300V | - | 10Ω - 499KΩ | 10Ω - 1MΩ | ±10,±15 | |||
| 2512 | 1/2W | -55 ~ +155°C | 150V | 300V | - | 10Ω - 499KΩ | 10Ω - 1MΩ | ±10,±15 | |||
高功率电气特性 (环境温度: 25℃)
| Type | Power Rating at 70℃ | Operating Temp. Range | Max. Operating Voltage | Max. Overload Voltage | Resistance Range | TCR (PPM/℃) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ±0.01% | ±0.05% | ±0.1% | ±0.25% | ±0.5% | ±1% | ||||||
| 0402 | 1/10W | -55 ~ +155℃ | 50V | 100V | - | 49.9Ω - 221KΩ | ±25 ±50 |
||||
| 0603 | 1/10W | -55 ~ +155℃ | 75V | 150V | 24.9Ω - 15KΩ | - | ±5 | ||||
| 24.9Ω - 15KΩ | 10Ω - 49.9KΩ | 10Ω - 332KΩ | ±10 ±15 |
||||||||
| - | 10Ω - 49.9KΩ | 10Ω - 680KΩ | ±25 ±50 |
||||||||
| 1/8W | - | 10Ω - 680KΩ | ±25 ±50 |
||||||||
| 0805 | 1/8W | -55 ~ +155℃ | 150V | 300V | 24.9Ω - 30KΩ | - | ±5 | ||||
| 24.9Ω - 30KΩ | 10Ω - 100KΩ | 10Ω - 1MΩ | ±10 ±15 |
||||||||
| - | 10Ω - 100KΩ | 10Ω - 1MΩ | ±25 ±50 |
||||||||
| 1/5W | - | 10Ω - 1MΩ | ±25 ±50 |
||||||||
| 1206 | 1/4W | -55 ~ +155℃ | 200V | 400V | 24.9Ω - 50KΩ | - | ±5 | ||||
| 24.9Ω - 50KΩ | 10Ω - 200KΩ | 10Ω - 1MΩ | ±10 | ||||||||
| - | 10Ω - 200KΩ | 10Ω - 1.5MΩ | ±15 | ||||||||
| 2/5W | - | 10Ω - 1.5MΩ | ±25 | ||||||||
| 1210 | 1/3W | -55 ~ +155℃ | 200V | 400V | - | 10Ω - 499KΩ | 10Ω - 1MΩ | ±10 ±15 ±25 ±50 |
|||
| 1/2W | - | 10Ω - 1MΩ | ±25 ±50 |
||||||||
| 2010 | 1/3W | -55 ~ +155℃ | 200V | 400V | - | 10Ω - 499KΩ | 10Ω - 1MΩ | ±10 ±15 ±25 ±50 |
|||

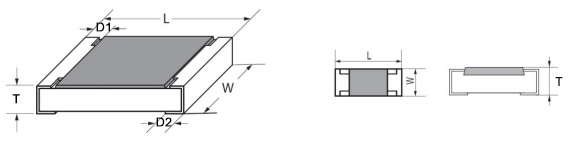

封装尺寸
| 尺寸 (英寸) | 长度 L(mm) | 宽度 W(mm) | 厚度 T(mm) | 端头宽度 D1(mm) | 端头间距 D2(mm) | 重量 克(1000个) |
|---|---|---|---|---|---|---|
| 0402 | 1.00±0.05 | 0.50±0.05 | 0.30±0.05 | 0.20±0.10 | 0.20±0.10 | 0.54 |
| 0603 | 1.55±0.10 | 0.80±0.10 | 0.45±0.10 | 0.30±0.20 | 0.30±0.20 | 1.83 |
| 0805 | 2.00±0.15 | 1.25±0.15 | 0.55±0.10 | 0.30±0.20 | 0.40±0.20 | 4.71 |
| 1206 | 3.05±0.15 | 1.55±0.15 | 0.55±0.10 | 0.42±0.20 | 0.35±0.25 | 9.02 |
| 1210 | 3.10±0.15 | 2.40±0.15 | 0.55±0.10 | 0.40±0.20 | 0.55±0.25 | 10.00 |
| 2010 | 4.90±0.15 | 2.40±0.15 | 0.55±0.10 | 0.60±0.30 | 0.50±0.25 | 23.61 |
| 2512 | 6.30±0.15 | 3.10±0.15 | 0.55±0.10 | 0.60±0.30 | 0.50±0.25 | 38.06 |
环境与可靠性特性测试
| 项目 | 要求 | 测试方法 |
|---|---|---|
| ToL ≤ 0.05% ToL > 0.05% |
||
| 温度系数 (T.C.R.) | 按规格 | JIS-C-5201-14.8 IEC-60115-14.8 -55°C→125°C, 25°C为参考温度 |
| 短时过载 | ΔR ± 0.05% ΔR ± 0.1% (0402 1/10W · 0603 1/8W · 0805 1/5W · 1206 2/9W · 1210 1/2W) |
JIS-C-5201-14.13 RCWV2.5或最大过载电压中较低者，持续5秒 |
| 绝缘电阻 | >1000 MΩ | JIS-C-5201-14.6 IEC-60115-14.6 施加100V直流电压1分钟 |
| 工作寿命 | ΔR ± 0.05% >7kΩ ΔR ± 0.2% 高功率等级 ΔR ± 0.2% |
MIL-STD-202 方法108 条件D稳态TAF125°C，降额功率。 测试结束后24-44小时测量。 |
| 偏置湿度 | ΔR ± 0.1% | MIL-STD-202 方法103 1000小时，85°C/85%RH，10%工作功率 |
| 高温暴露 | ΔR ± 0.2% | MIL-STD-202 方法108 +165°C，1000小时 |
| 温度循环 | ΔR ± 0.1% | JESD22 方法 JA-104 -55°C 至 +125°C，1000次循环 |
| 弯曲强度（板弯曲） | ΔR ± 0.1% | JIS-C-5201-14.33 弯曲一次，持续60秒 弯曲位移：2010 2512尺寸：2mm，其他尺寸：3mm |
| 可焊性 | 覆盖率 ≥ 95% | JIS-C-5201-14.17 IEC-60115-14.17 245±5°C，3秒 |
| 耐焊接热 | ΔR ± 0.05% | JIS-C-5201-14.18 IEC-60115-14.18 260±5°C，10秒 |
| 端子强度 | 无破损 | AEC-Q200-006 1.8kg力，持续60秒 |
| 机械冲击 | ΔR ± 0.05% | MIL-STD-202 方法213 波形：半正弦冲击脉冲，峰值100g，正常持续时间(D)为6ms |
| 振动 | ΔR ± 0.05% | MIL-STD-202 方法204 5g，20分钟，每个方向12个循环 10-2000 Hz |
| 静电放电 (ESD) | ΔR ± 0.5% | AEC-Q200-002 人体模型 AR02 0.4KV AR03 1KV AR05 1.5KV AR06 - AR10 - AR12 - AR13 2KV |
| 耐溶剂性 | 标记不模糊 | MIL-STD-202 方法215 添加水洗化学品 - OKEM Clean或等效品。不使用禁用溶剂。 |
| 硫测试 | ΔR ± 1% | ASTM-B-809-95 修改版 105±2°C，无功率，1000小时 |
| 阻燃性 | 纸巾不着火，松木板不烧焦 | UL-94 V-0或V-1均可接受。无需电气测试。 |
汽车电子高精度应用领域
汽车级薄膜精密贴片电阻凭借其超高精度和超低温漂特性，广泛应用于以下汽车电子高精度应用场景：
电池与电源管理系统
- BMS精密电压采集 : 电池电压精密分压采样，精度要求±0.01%
- 精密DC-DC转换器 : 反馈分压电路、电流检测电路，高精度要求
- 充电系统精密检测 : 充电电流/电压精密检测，充电状态精密监测
传感器与信号处理
- 高精度温度传感器 : PT1000精密信号调理，温度测量精度0.1℃
- 压力传感器桥路 : 压阻式传感器精密桥路，信号放大电路
- 位置传感器精密检测 : 油门/刹车位置精密检测，角度传感器电路
控制与处理单元
- ECU精密基准电压 : MCU精密参考电压，24位ADC/DAC参考电路
- 发动机精密控制 : 燃油喷射精密控制，点火 timing 精密电路
- ADAS系统信号处理 : 雷达信号精密处理，摄像头ISP精密电路
汽车高精度电路设计要点：
- 精度匹配设计 : 选择匹配的电阻精度和温度系数，确保电路整体精度
- 热管理优化 : 避免电阻自身发热影响测量精度，优化PCB布局
- 噪声抑制设计 : 选择超低噪声电阻，优化PCB布局减少干扰
- 长期稳定性考虑 : 考虑电阻长期老化对电路性能的影响，预留调整余量
- 可靠性验证 : 进行充分的温度循环、振动等可靠性测试验证
应用选型指南
| 应用场景 | 推荐封装 | 推荐精度 | 推荐TCR | 特殊要求 |
|---|---|---|---|---|
| BMS精密电压采集 | 0805/1206 | ±0.01% | ±10ppm/℃ | 超高精度，超低温漂 |
| 传感器精密桥路 | 0603/0805 | ±0.025% | ±15ppm/℃ | 高匹配精度，低温漂 |
| 基准电压电路 | 0402/0603 | ±0.05% | ±25ppm/℃ | 超低噪声，高稳定性 |
| 一般精密电路 | 0402/0603 | ±0.1% | ±25ppm/℃ | 基本精度，成本优化 |
