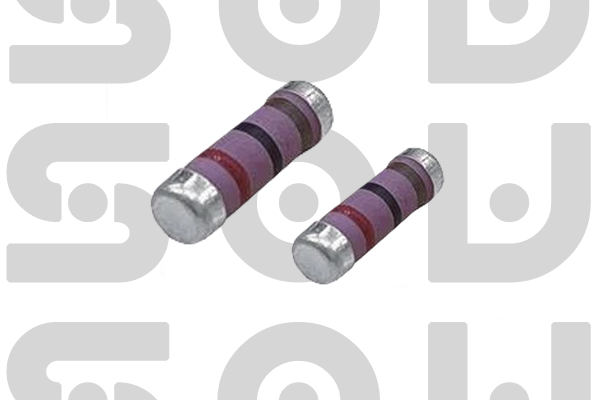

膜型瓷精晶圆电阻
C3M100 是一款复合膜陶瓷MELF电阻，具有高功率密度、高脉冲承受能力和优异的稳定性。适用于高压、高脉冲要求的电路设计。
产品特点
- 优异稳定性 : 长期稳定性ΔR/R ≤ ±0.02%
- 低噪声 : 极低的电流噪声和电压噪声
- 高频特性好 : 低寄生电感和电容
- 快速响应 : 快速的热稳定性和电稳定性
- 宽阻值范围 : 33Ω ~ 22KΩ，满足各种精密应用
- 符合RoHS标准 : 环保材料，符合国际环保要求
产品概述
膜型瓷精晶圆电阻是深圳市硕为科技有限公司针对超高精度测量应用开发的专业电阻产品。采用先进的纳米级薄膜沉积技术、精密激光调阻技术和优化的陶瓷基板材料，实现了前所未有的精度和稳定性水平。该产品专为精密仪器仪表、测试测量设备、医疗诊断设备等高要求应用设计，为客户提供卓越的测量精度和可靠性。
膜型瓷精技术核心优势
膜型瓷精晶圆电阻采用特殊的设计和制造工艺，具有以下显著特点：
- 纳米级薄膜沉积技术，材料均匀性极佳
- 精密激光调阻系统，实现亚微米级精度
- 高纯度陶瓷基板，热稳定性和机械稳定性优异
- 特殊合金薄膜材料，温度系数极低
- 多层保护结构，长期稳定性卓越
电气特性
| 参数 | 数值 | 备注 |
|---|---|---|
| 型号 | C3M100 | 复合膜陶瓷MELF电阻 |
| 额定功率 (40°C) | 1W | 在40°C环境温度下 |
| 最大工作电压 | 400V | 持续工作电压 |
| 最大浪涌电压 | 15KV | 瞬态脉冲电压 |
| 阻值范围 | 33Ω - 22KΩ | 最小33Ω，最大22KΩ |
| 阻值公差 | ±10%, +20% | 标准公差 |
| 阻值系列 | E6/E12 | 标准系列值 |
应用领域分布
测试测量
占比：40%
应用：万用表、信号源、分析仪
特点：超高精度
医疗仪器
占比：25%
应用：监护仪、分析仪、影像设备
特点：高可靠性
工业控制
占比：20%
应用：精密传感器、控制系统
特点：长期稳定性
科研设备
占比：10%
应用：实验仪器、分析设备
特点：超高精度
通信设备
占比：5%
应用：精密测试、校准设备
特点：低噪声
机械与环境特性测试
| 特性 | 测试条件 | 规格限值 |
|---|---|---|
| 短时过载 | IEC 60115-1 4.13 5秒，2.5倍额定电压（不超过2倍最大工作电压） |
±(2%+0.01Ω) |
| 湿热负载寿命 | IEC 60115-1 4.24 56天额定负载（不超过最大工作电压），温度(40±2)°C，相对湿度(93±3)% |
±(5%+0.01Ω) |
| 负载寿命 | IEC 60115-1 4.25.1 额定负载（不超过最大工作电压）1000小时，1.5小时开启，0.5小时关闭，温度(40±2)°C |
±(5%+0.01Ω) |
| 耐焊接热 | IEC 60115-1 4.18.2 将电阻浸入焊料槽中，温度(260±5)°C，保持(10±1)秒 |
±(2.5%+0.01Ω) |
| 可焊性 | IEC 60115-1 4.17.2 施加助焊剂后，在(235±3)°C/(2±0.2)秒后的焊料覆盖面积 |
最小覆盖面积95% |
| 振动 | IEC 60115-1 4.22 每个平行和轴向方向6小时，振幅0.75mm，频率10至500Hz的简谐运动 |
±(0.5%+0.01Ω) |
| 耐热性 | IEC 60115-1 4.25.3 200°C无负载1000小时 |
±(5%+0.01Ω) |
| 热冲击 | IEC 60115-1 4.19 -55°C 30分钟，+155°C 30分钟，5个循环 |
±(3%+0.01Ω) |
| 浪涌测试 | 专有测试规范FRC-TR-010113 √(40,000 × P × R) DC P为额定功率，R为电阻值，浪涌电压不超过右侧所列值。 浪涌持续时间 = 1.2/50µs 周期 = 60秒 浪涌次数 = 100 |
15KV ±(5%+0.01Ω) |
封装尺寸
| 型号 | 本体长度 (L) | 帽端直径 (D1) | 本体直径 (D2) | 焊接点长度 (B) | 每1000个净重 |
|---|---|---|---|---|---|
| 0204 | 3.52 ±0.15mm | 1.35 ±0.1mm | D1 +0.02/-0.15mm | 0.6 mm (最小) | 17 克 |
| 0207 | 5.90 ±0.20mm | 2.20 ±0.1mm | D1 +0.02/-0.2mm | 1.0 mm (最小) | 80 克 |
| 0309 | 8.50 ±0.50mm | 3.00 ±0.2mm | D1 +0.05/-0.35mm | 1.3 mm (最小) | 230 克 |
| 0411 | 10.5 ±0.50mm | 4.00 ±0.5mm | D1 +0.05/-0.45mm | 1.6 mm (最小) | 520 克 |
| 0413 | 12.6 ±0.60mm | 4.60 ±0.5mm | D1 +0.05/-0.50mm | 1.8 mm (最小) | 650 克 |
| 0515 | 14.6 ±0.60mm | 5.10 ±0.5mm | D1 +0.05/-0.50mm | 2.0 mm (最小) | 1000 克 |
应用领域
膜型瓷精晶圆电阻广泛应用于需要超高精度和稳定性的电子设备中，主要应用于以下领域：
测试与测量设备
高精度数字万用表、信号发生器、频谱分析仪、网络分析仪、示波器等测试设备中的基准、分压、衰减、匹配电路。
医疗诊断仪器
血液分析仪、生化分析仪、心电图机、监护仪、医学影像设备等医疗设备中的精密测量、信号调理、基准电路。
工业控制系统
精密传感器、数据采集系统、过程控制系统、自动化设备等工业设备中的精密测量、控制、信号处理电路。
科研实验设备
物理实验设备、化学分析仪器、材料测试设备、环境监测仪器等科研设备中的精密测量和基准电路。
通信测试设备
通信测试仪、信号分析仪、基站测试设备等通信设备中的精密测量、校准、匹配电路。
- 避免超过额定功率使用，防止自热效应影响精度
- 注意PCB布局，减少热耦合和机械应力影响
- 对于超高精度应用，建议进行温度补偿
- 避免电阻暴露在快速温度变化环境中
- 焊接时使用适当的温度和时间，避免热冲击
- 储存和使用时注意防潮防污，保持清洁
选型指南
| 应用场景 | 推荐精度 | 推荐TCR | 推荐阻值 | 推荐封装 | 关键考虑因素 |
|---|---|---|---|---|---|
| 8位半万用表基准 | ±0.01% | ±1ppm/℃ | 10kΩ | 0805-1206 | 精度、稳定性 |
| 医疗血液分析仪 | ±0.05% | ±10ppm/℃ | 100Ω~10kΩ | 0603-0805 | 精度、可靠性 |
| 工业传感器信号调理 | ±0.1% | ±15ppm/℃ | 1kΩ~100kΩ | 0402-0603 | 稳定性、成本 |
| 频谱分析仪衰减器 | ±0.025% | ±5ppm/℃ | 50Ω~75Ω | 0603-0805 | 精度、匹配性 |
| 精密电源反馈 | ±0.1% | ±20ppm/℃ | 1kΩ~100kΩ | 0805-1206 | 稳定性、功率 |
典型应用电路
高精度数字万用表基准分压电路
电路组成： FCP系列1206封装10kΩ ±0.01%膜型瓷精晶圆电阻与精密基准源组成分压网络
关键要求： 电阻需在-10℃~+50℃环境温度下保持±0.01%精度，年稳定性优于±0.002%
选用电阻： FCP1206-10kΩ-0.01%-0.25W-P0等级，TCR ±1ppm/℃，长期稳定性ΔR/R ≤ ±0.005%
这种电路广泛应用于高精度数字万用表中，为ADC提供精确的参考电压，直接影响仪表的测量精度和长期稳定性。
医疗生化分析仪光电检测电路
电路组成： FCP系列0805封装100kΩ ±0.05%膜型瓷精晶圆电阻与光电二极管组成跨阻放大器
关键要求： 电阻需在生化分析过程中保持稳定，确保检测结果的准确性和重复性
选用电阻： FCP0805-100kΩ-0.05%-0.125W-P2等级，TCR ±10ppm/℃，低噪声特性
这种电路广泛应用于医疗生化分析仪中，将微弱的光电流转换为电压信号，电阻的精度和稳定性直接影响检测结果的准确性。
