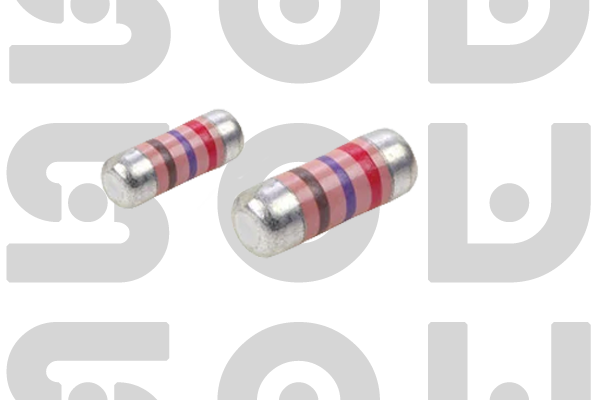

功率型晶圆电阻
高功率密度设计，优异的散热性能和稳定性，适用于大功率应用场合
高功率密度技术
采用特殊合金材料和散热结构设计，实现小尺寸大功率，功率密度可达普通电阻的3-5倍
产品特点
- 高功率密度 : 小尺寸实现大功率，节省PCB空间
- 优异散热 : 特殊散热结构设计，降低温升
- 高稳定性 : 高温下性能稳定，寿命长
- 高可靠性 : 耐高温、耐湿、耐振动
- 高耐压 : 最高工作电压可达1000V
- 宽阻值范围 : 0.01Ω ~ 1MΩ，满足各种应用
- 耐脉冲能力强 : 可承受高能量脉冲冲击
- 符合RoHS标准 : 环保材料，符合国际环保要求
产品概述
功率型晶圆电阻是深圳市硕为科技有限公司针对高功率应用需求开发的专业电阻产品。采用先进的厚膜金属陶瓷技术和优化的散热结构设计，在紧凑的封装尺寸内实现了高功率承载能力，同时保持优异的电气性能和可靠性。
功率型电阻核心技术优势
功率型晶圆电阻采用特殊的设计和制造工艺，具有以下显著特点：
- 高功率密度设计，单位体积功率承载能力高
- 优化的散热结构，有效降低工作温度
- 特殊合金厚膜材料，高温下性能稳定
- 高可靠性设计，寿命长，耐环境性能好
- 优异的耐脉冲能力，可承受高能量冲击
散热结构设计
电阻层
厚膜金属陶瓷
高热导率
陶瓷基板
96%氧化铝
优良导热
端电极
三层结构
优化散热
保护层
耐高温涂层
绝缘保护

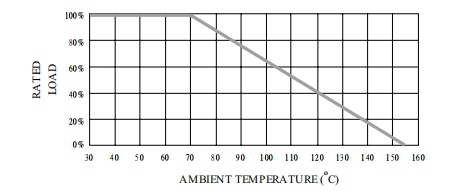

功率降额曲线
制造工艺流程
高导热陶瓷基板
厚膜金属陶瓷浆料
850℃高温处理
精密调整阻值
耐高温保护层
三层端电极结构
工作原理
功率型晶圆电阻采用厚膜金属陶瓷技术，在高导热率的陶瓷基板(通常为96%氧化铝)上印刷特殊的电阻浆料，经过高温烧结形成致密的电阻层。与普通电阻相比，功率型电阻的电阻浆料含有更高比例的金属成分和特殊添加剂，以提高功率承载能力和散热性能。电阻层的设计和端电极结构都经过优化，以最大程度地提高散热效率，降低工作温度。通过激光调阻技术对电阻值进行精确调整，然后涂覆耐高温保护层，形成完整的功率型晶圆电阻。
典型应用案例
开关电源输出电路： 在300W开关电源的输出端，使用EFP系列0309封装0.1Ω功率型电阻作为电流检测元件，2W的额定功率和优异的散热性能确保了在高温环境下长期稳定工作，为电源提供精确的过流保护功能。
电气特性
| 型号 | 额定功率 (at 70°C) | 最高工作电压* | 最高过载电压** | 最小阻值 | 最大阻值 | 电阻公差 | 可用阻值系列 |
|---|---|---|---|---|---|---|---|
| EFP204(0204) | 1/2W | 250V | 500V | 0, 0.5Ω | 1MΩ | ±0.5%-5% | E-192 / E-24 |
| EFP101(0207) | 1W | 300V | 600V | 0, 0.5Ω | 1MΩ | ±0.5%-5% | E-192 / E-24 |
| EFP201(0309) | 2W | 350V | 700V | 0, 0.5Ω | 4.7MΩ | ±0.5%-5% | E-192 / E-24 |
| EFP301(0411) | 3W | 400V | 800V | 0, 0.5Ω | 6.8MΩ | ±0.5%-5% | E-192 / E-24 |
| EFP401(0515) | 4W | 400V | 800V | 0, 0.5Ω | 8.2MΩ | ±0.5%-5% | E-192 / E-24 |
| EFP501(0616) | 5W | 450V | 900V | 0, 0.5Ω | 10MΩ | ±0.5%-5% | E-192 / E-24 |
应用领域分布
电源设备
占比：40%
应用：开关电源、逆变器
特点：高功率、高可靠性
工业控制
占比：25%
应用：电机驱动、变频器
特点：耐高温、耐振动
汽车电子
占比：20%
应用：车载电源、电机控制
特点：高可靠性、宽温
新能源
占比：10%
应用：光伏、储能系统
特点：高效率、长寿命
其他领域
占比：5%
应用：医疗、航空等
特点：特殊要求
机械与环境特性测试
| 特性 | 测试条件 | 规格限值 |
|---|---|---|
| 短时过载 | IEC 60115-1 4.13 2秒，2.5倍额定电压（不超过最大工作电压） |
±0.5%, 1%: ±(5%+0.01Ω) ± 2%: ±(0.8%+0.01Ω) ±5%: ±(2%+0.01Ω) |
| 负载寿命 | IEC 60115-1 4.25.1 额定负载（不超过最大工作电压）1000小时，1.5小时开启，0.5小时关闭，温度(70±2)°C |
±(5%+0.01Ω) |
| 湿热负载寿命 | IEC 60115-1 4.24 56天额定负载（不超过最大工作电压），温度(40±2)°C，相对湿度(93±3)% |
±(5%+0.01Ω) |
| 耐焊接热 | IEC 60115-1 4.18.2 将电阻浸入焊料槽中，温度(260±5)°C，保持(10±1)秒 |
±(1%+0.01Ω) |
| 周期性电过载 | IEC 60115-1 4.39 3.9倍额定电压（不超过最大过载电压），0.1秒开启，2.5秒关闭，1000次循环 |
±(5%+0.01Ω) |
| 可焊性 | IEC 60115-1 4.17.2 施加助焊剂后，在(235±3)°C / (2±0.2)秒后的焊料覆盖面积 |
最小覆盖面积95% |
| 耐热性 | IEC 60115-1 4.25.3 155°C无负载1000小时 |
±(2%+0.01Ω) |
| 热冲击 | IEC 60115-1 4.19 -55°C 30分钟，+155°C 30分钟，5个循环 |
±(2%+0.01Ω) |
| 单脉冲高压过载 | IEC 60115-1 4.27 10个10/700µs脉冲，10倍额定电压（不超过最大过载电压），间隔60秒 |
±(2%+0.01Ω) |
| 静电放电（人体模型） | IEC 60115-1 4.38 3次正放电和3次负放电，EFP204为2KV，EFP101、EFP201、EFP301、EFP401和EFP501为4KV （连续浪涌应用请参见浪涌性能段落） |
±(0.5%+0.01Ω) |
| 气候测试 | IEC 60115-1 4.23 4.23.2 - 干热：155°C 16小时 4.23.3 - 湿热：55°C，相对湿度95%，24小时 4.23.4 - 寒冷：-55°C 2小时 4.23.5 - 负气压：8.5KPa，(25±10)°C，2小时 4.23.6 - 湿热循环：55°C，相对湿度95%，5天 4.23.7 - 直流负载：额定电压，-55°C和155°C各1分钟 |
±(2%+0.01Ω) |
| 阻燃性 | IEC 60115-1 4.35 针焰测试10秒 |
30秒后不燃烧 |
| 振动 | IEC 60115-1 4.22 每个平行和轴向方向6小时，振幅0.75mm，频率10至500Hz的简谐运动 |
±(0.25%+0.01Ω) |
| 弯曲测试 | IEC 60115-1 4.33 按压深度2mm，3次 |
±(1%+0.01Ω) |
封装尺寸
| 型号 | L(mm) | D(mm) | K(mm) | 包装(卷) |
|---|---|---|---|---|
| 0204 | 3.5±0.5 | 1.4±0.15 | 0.7 | 3000PCS |
| 0207 | 5.9±0.5 | 2.2±0.2 | 0.8 | 2000PCS |
| 0309 | 8.5±0.5 | 3±0.3 | 1.7 | 2500PCS |
| 0411 | 10.5±0.5 | 4±0.3 | 2.3 | 2000PCS |
| 0515 | 14.5±0.5 | 4.5±0.5 | 2.3 | 1000PCS |
应用领域
功率型晶圆电阻广泛应用于需要高功率承载能力的电子设备中，主要应用于以下领域：
电源与能源系统
开关电源、逆变器、UPS、充电器、光伏逆变器等设备中的功率分配、电流检测、缓冲、放电等电路。
工业控制系统
电机驱动器、变频器、PLC、工业电源、电焊机等设备中的功率耗散、电流限制、保护等电路。
汽车电子系统
电动汽车充电器、电机控制器、DC-DC转换器、车载电源等汽车电子设备中的大功率电路。
新能源与储能系统
太阳能逆变器、风能变流器、储能系统、电池管理系统等新能源设备中的功率处理电路。
通信设备
通信电源、基站设备、网络设备等通信系统中的功率分配和保护电路。
- 确保足够的PCB散热面积和通风条件
- 根据环境温度按照降额曲线选择功率等级
- 高功率应用时建议使用散热片或强制风冷
- 注意工作电压不能超过最大额定电压
- 避免电阻过度靠近热敏元件
- 对于脉冲应用，确保脉冲能量在安全范围内
选型指南
| 应用场景 | 推荐精度 | 推荐功率 | 推荐阻值 | 推荐封装 | 关键考虑因素 |
|---|---|---|---|---|---|
| 开关电源电流检测 | ±1% | 1W~2W | 0.01Ω ~ 0.1Ω | 0207 | 功率、精度 |
| 电机驱动器预充电 | ±5% | 2W~3W | 10Ω ~ 100Ω | 0309 | 功率、耐压 |
| 汽车DC-DC转换器 | ±2% | 1W~3W | 0.1Ω ~ 1kΩ | 0207/0309 | 可靠性、耐温 |
| 光伏逆变器放电 | ±5% | 3W~5W | 100Ω ~ 10kΩ | 0515 | 功率、耐压 |
| 工业电源缓冲 | ±5% | 2W~5W | 10Ω ~ 1kΩ | 0411/0515 | 功率、散热 |
典型应用电路
开关电源输出电流检测电路
电路组成： EFP系列0309封装0.05Ω ±1%功率型电阻串联在输出负端
关键要求： 电阻需承受最大30A输出电流，功耗达2.25W
选用电阻： EFP0309-0.05Ω-1%-2W，耐高温设计，优异的散热性能确保在高温环境下稳定工作
这种电路广泛应用于工业电源、通信电源等大功率开关电源中，为过流保护提供精确的检测信号。
电机驱动器预充电电路
电路组成： EFP系列0411封装100Ω ±5%功率型电阻与继电器并联
关键要求： 电阻需承受上电瞬间的冲击电流，限制电容充电电流
选用电阻： EFP0411-100Ω-5%-3W，高耐压设计，可承受1000V工作电压
这种电路广泛应用于变频器、伺服驱动器等电机控制设备中，保护主电路免受上电冲击。
