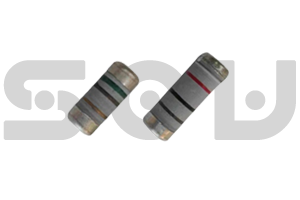

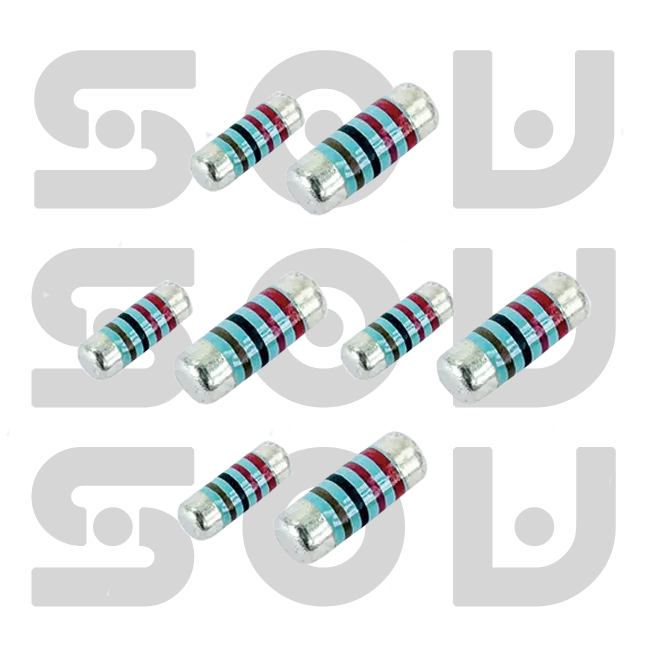

精密型金属膜晶圆电阻
采用先进金属膜技术，实现超高精度、超低温漂和优异的长期稳定性
产品特点
- 超高精度 : 最高±0.1%精度，确保测量准确性
- 超低温漂 : ±5ppm/℃超低温漂，宽温度范围稳定
- 优异稳定性 : 长期稳定性达±0.01%/年
- 低噪声 : 极低的电流噪声和电压噪声
- 高可靠性 : 优异的耐湿性和耐热性
- 高频特性好 : 低寄生电感和电容
- 宽阻值范围 : 0.1Ω ~ 10MΩ，满足不同应用需求
- 符合RoHS标准 : 环保材料，符合国际环保要求
产品概述
精密型金属膜晶圆电阻是深圳市硕为科技有限公司采用先进金属膜技术和精密加工工艺制造的高性能电阻产品。该产品在陶瓷基板上沉积高纯度金属薄膜，通过激光精密调阻，实现了超高精度、超低温漂和优异的长期稳定性，是精密测量、仪器仪表和高精度电子设备的理想选择。
工作原理
精密型金属膜晶圆电阻采用高纯度陶瓷基板(通常为96%氧化铝)，通过真空沉积技术在基板表面形成均匀的金属薄膜。薄膜材料通常为镍铬合金、氮化钽或硅铬合金。通过精密的光刻和蚀刻工艺形成所需的电阻图形，然后采用激光调阻技术对电阻值进行精密调整，实现±0.01%的超高精度。最后，在电阻表面涂覆保护层，并形成端电极，完成整个制造过程。
典型应用案例
精密测量仪器： 在6位半数字万用表中使用RMF系列0207封装10kΩ精密金属膜电阻作为基准电阻，±0.01%的精度和±5ppm/℃的温度系数确保了测量精度在宽温度范围内的稳定性，为精密测量提供可靠保证。
电气特性
| 型号 | 功率 | 电压 | 电阻阻值范围（Ω） | 温度系数 （PPM） |
|||||
|---|---|---|---|---|---|---|---|---|---|
| 最大工作电压 | 最大负载电压 | ±0.1% | ±0.25% | ±0.5% | ±1% | ±5% | |||
| 0204 | 1/6W | 150V | 300V | 33Ω -100KΩ (±10/15PPM)/33Ω -510KΩ (±25PPM) | ±10、±15、±25 | ||||
| 33Ω -1MΩ | 1Ω -1MΩ | 1Ω -5MΩ | ±50 | ||||||
| --- | 0.1Ω -5MΩ | ±100 | |||||||
| 0207 | 1/4W | 200V | 400V | 33Ω -100KΩ (±10/15PPM)/33Ω -1MΩ (±25PPM) | ±10、±15、±25 | ||||
| 33Ω -1MΩ | 1Ω -1MΩ | 1Ω -5MΩ | ±50 | ||||||
| --- | 0.1Ω -10MΩ | ±100 | |||||||
| 0309 | 1/2W | 500V | 1000V | 1Ω -10MΩ | ±50, ±100 | ||||
| 0411 | 1W | 500V | 1000V | 1Ω -10MΩ | ±50, ±100 | ||||
| 0515 | 3W | 500V | 1000V | 1Ω -10MΩ | ±50, ±100 | ||||
加大功率（S、SS）技术规格
| 型号 | 功率 | 最大工作电压 | 最大负载电压 | 电阻阻值范围（Ω） | 温度系数（PPM） | ||||
|---|---|---|---|---|---|---|---|---|---|
| ±0.1% | ±0.25% | ±0.5% | ±1% | ±5% | |||||
| 0204 | 1/4WS | 200V | 400V | 33Ω-1MΩ | ±25 | ||||
| 200V | 400V | 33Ω-1MΩ | 10Ω-1MΩ | 1Ω-5MΩ | ±50 | ||||
| 200V | 400V | -- | 0.1Ω-5MΩ | ±100 | |||||
| 0207 | 1/2WS | 300V | 600V | 33Ω-1MΩ | ±25 | ||||
| 300V | 600V | 33Ω-1MΩ | 1Ω-1MΩ | 1Ω-5MΩ | ±50 | ||||
| 300V | 600V | --- | 0.1Ω-10MΩ | ±100 | |||||
| 0207 | 1WSS | 350V | 700V | --- | 1Ω-5MΩ | ±50、±100 | |||
| 0309 | 1WS | 500V | 1000V | --- | 1Ω-5MΩ | ±50、±100 | |||
| 0309 | 2WSS | 500V | 1000V | --- | 1Ω-5MΩ | ±50、±100 | |||
| 0411 | 2WS | 500V | 1000V | --- | 1Ω-5MΩ | ±50、±100 | |||
机械与环境特性测试
| 测试项目 | 测试条件 | 性能 |
|---|---|---|
| 温度系数 | 分别测试常温及常温+100℃时分别测量电阻值并计算每度的阻值变化率。 | 按要求 |
| 短时间过负荷 | 施加2.5倍的额定电压或最高负荷电压(取较小者)5秒。 | ΔR ≤ ±(0.5%R + 0.05Ω) |
| 断续过负荷 | 4倍额定电压或最高断续负荷电压(取较小者)测试1秒，停止25秒。循环10000次。 | ΔR ≤ ±(0.5%R + 0.05Ω) |
| 耐焊接热 | 在350℃±10℃的锡炉中浸入2~3秒。 | ΔR ≤ ±(0.5%R + 0.05Ω) |
| 可焊性 | 在265℃±5℃锡炉中2~3秒。 | 焊锡面积覆盖率95%以上 |
| 温度循环 | 在-55℃时放置30分钟，然后再+25℃时放置10~15分钟，然后在+125℃时放置30分钟，然后再+25℃时放置10~15分钟，共循环5次。 | ΔR ≤ ±(1%R + 0.05Ω) |
| 耐温负荷寿命 | 在70±2℃恒温箱中施加额定电压或最大工作电压(取最小者)1000小时(通1.5小时，断0.5小时) | ΔR ≤ ±(1%R + 0.05Ω) |
| 绝缘电阻测试 | 0204:300V,0207:500V,0309,0411:700V.测试1min | >1000MΩ |

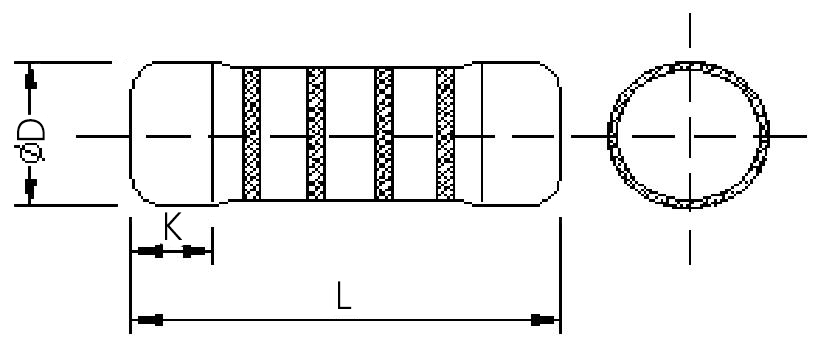

封装尺寸
| 型号 | L(mm) | D(mm) | K(mm) | 包装(卷) |
|---|---|---|---|---|
| 0204 | 3.5±0.5 | 1.4±0.15 | 0.7 | 3000PCS |
| 0207 | 5.9±0.5 | 2.2±0.2 | 0.8 | 2000PCS |
| 0309 | 8.5±0.5 | 3±0.3 | 1.7 | 2500PCS |
| 0411 | 10.5±0.5 | 4±0.3 | 2.3 | 2000PCS |
| 0515 | 14.5±0.5 | 4.5±0.5 | 2.3 | 1000PCS |
应用领域
精密型金属膜晶圆电阻广泛应用于以下领域：
精密测量仪器
数字万用表、示波器、频谱分析仪、LCR测量仪中的基准电阻和分压电阻。
医疗设备
医疗监护仪、分析仪器、治疗设备中的精密测量和控制电路。
测试与校准设备
标准电阻箱、校准源、测试夹具中的标准电阻元件。
工业自动化
PLC、工业控制器、传感器、数据采集系统中的精密信号处理。
通信设备
基站设备、光模块、测试仪器中的精密匹配和衰减电路。
- 根据精度要求选择合适的精度等级
- 考虑温度范围选择适当的TCR规格
- 注意功率降额，确保长期稳定性
- 考虑电压系数对高阻值电阻的影响
- 注意PCB布局，减少热应力和机械应力
- 进行老化和筛选，确保长期可靠性
选型指南
| 应用场景 | 推荐精度 | 推荐TCR | 推荐阻值 | 推荐封装 | 关键参数 |
|---|---|---|---|---|---|
| 6位半万用表基准 | ±0.01% | ±10ppm/℃ | 10kΩ | 0207 | 稳定性、TCR |
| 医疗监护仪信号调理 | ±0.1% | ±10ppm/℃ | 1kΩ ~ 100kΩ | 0204 | 精度、噪声 |
| 工业PLC模拟输入 | ±0.25% | ±25ppm/℃ | 100Ω ~ 10kΩ | 0207 | 精度、可靠性 |
| 通信设备阻抗匹配 | ±0.5% | ±50ppm/℃ | 50Ω ~ 75Ω | 0207 | 高频特性 |
| 消费电子精密分压 | ±1% | ±100ppm/℃ | 1kΩ ~ 1MΩ | 0204 | 尺寸、成本 |
典型应用电路
精密电压分压电路示例
电路组成： R1(9kΩ ±0.01%) + R2(1kΩ ±0.01%) 组成10:1精密分压器
关键要求： R1和R2的精度匹配和温度跟踪性
选用电阻： RMF系列0204封装，±0.01%精度，±5ppm/℃ TCR，来自同一批次确保匹配性
这种精密分压电路广泛应用于ADC参考电压生成、传感器信号调理等需要高精度比例关系的场合。
