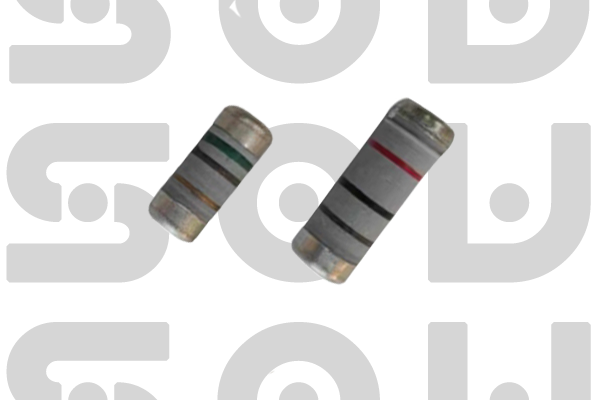

金属氧化膜晶圆电阻
高温高稳定性电阻，耐高温、耐湿、耐腐蚀，适用于恶劣环境和高功率应用
产品特点
- 耐高温 : 最高工作温度可达275℃，远高于普通电阻
- 高稳定性 : 氧化膜结构致密，长期使用性能稳定
- 耐环境性 : 耐湿、耐腐蚀、耐氧化，适用于恶劣环境
- 高功率密度 : 良好的散热性能，功率密度高
- 耐脉冲 : 优异的耐脉冲性能，可承受高能量冲击
- 低噪声 : 电流噪声低，适用于低噪声电路
- 阻燃性 : 氧化膜材料本身具有阻燃特性
- 长寿命 : 在高温环境下仍能保持长寿命
厚膜电阻
最高温度：155℃
环境耐受：一般
应用：通用电路
碳膜电阻
最高温度：155℃
环境耐受：一般
应用：低成本电路
金属氧化膜
最高温度：275℃
环境耐受：优异
应用：高温恶劣环境
高温电阻
最高温度：300℃+
环境耐受：极优
应用：特种高温
工作温度
-55℃ ~ +275℃
比普通电阻高120℃
温度系数
±100~500ppm/℃
高温下仍稳定
耐湿等级
最高95% RH
防潮防腐蚀
热冲击
1000次循环
ΔR/R ≤ ±3%
寿命@200℃
1000小时
ΔR/R ≤ ±5%
阻燃等级
UL94 V-0
符合安全标准
产品概述
金属氧化膜晶圆电阻是深圳市硕为科技有限公司针对高温恶劣环境应用开发的专业电阻产品。采用先进的金属氧化物高温烧结技术，在陶瓷基板上形成致密稳定的氧化膜层，具有优异的耐高温性能、环境稳定性和长期可靠性，是高温高可靠应用的理想选择。
耐脉冲特性
金属氧化膜电阻具有优异的耐脉冲性能，可承受高达10倍额定功率的短时脉冲冲击。氧化膜层的高热容量和良好的热扩散特性，使得电阻在承受高能量脉冲时不易损坏，适用于频繁开关和脉冲负载的应用场合。
氧化膜结构分析
保护涂层
高温硅树脂
耐275℃高温
氧化膜层
金属氧化物
致密稳定
陶瓷基板
99.5%氧化铝
高热导率
端电极
高温合金
耐焊接热
高温稳定性特性
金属氧化膜电阻在高温环境下的稳定性远优于普通电阻。在200℃高温下连续工作1000小时，电阻值变化小于±5%，而普通厚膜电阻在相同条件下变化可能超过±20%。
氧化膜材料特性数据
主要成分： 锡氧化物(SnO₂)、锑氧化物(Sb₂O₃)、掺杂金属氧化物
膜层厚度： 5-50μm，根据阻值要求调整
烧结温度： 800-1200℃，形成致密氧化膜
热膨胀系数： 与陶瓷基板匹配，减少热应力
电阻率范围： 10⁻³ ~ 10⁶ Ω·cm，覆盖宽阻值范围
特殊高温应用展示
加热设备
电热器具
工业加热器
靠近热源电路
汽车引擎
发动机控制
排气系统
高温传感器
工业环境
冶金设备
化工设备
高温生产线
制造工艺流程
高纯陶瓷基板
金属氧化物浆料
精密丝网印刷
800-1200℃烧结
高温稳定调阻
高温保护涂层
工作原理
金属氧化膜晶圆电阻的工作原理基于金属氧化物的半导体特性。将锡、锑等金属的氧化物粉末与有机粘合剂混合制成电阻浆料，通过丝网印刷技术在陶瓷基板上形成所需的电阻图形。然后在800-1200℃的高温下进行烧结，使金属氧化物颗粒熔融并形成致密的氧化膜层。氧化膜的电阻率由金属氧化物的成分比例、掺杂元素和烧结工艺决定。金属氧化物具有负温度系数，但通过掺杂适当的元素可以调整温度系数。氧化膜层与陶瓷基板结合牢固，热膨胀系数匹配，减少了热应力。最后涂覆耐高温保护层和形成端电极，完成金属氧化膜晶圆电阻的制造。
典型应用案例
工业加热器控制电路： 在500W工业加热器中，使用MOF系列2512封装10kΩ金属氧化膜电阻作为温度检测分压电阻，275℃的最高工作温度确保在高温环境下长期稳定工作。
电气特性
| 精度等级 | TCR范围 | 阻值范围 | 额定功率 | 工作温度 | 最大电压 | 封装尺寸 |
|---|---|---|---|---|---|---|
| ±1% (F) | ±100~200ppm/℃ | 10Ω ~ 100kΩ | 0.25W ~ 3W | -55℃ ~ +275℃ | 200V ~ 1000V | 0805-3725 |
| ±2% (G) | ±150~300ppm/℃ | 1Ω ~ 500kΩ | 0.25W ~ 3W | -55℃ ~ +275℃ | 200V ~ 1000V | 1206-3725 |
| ±5% (J) | ±200~400ppm/℃ | 0.1Ω ~ 1MΩ | 0.25W ~ 3W | -55℃ ~ +275℃ | 200V ~ 1000V | 1210-3725 |
| ±10% (K) | ±300~500ppm/℃ | 0.1Ω ~ 1MΩ | 0.25W ~ 3W | -55℃ ~ +275℃ | 200V ~ 1000V | 2010-3725 |
应用领域分布
工业设备
占比：40%
应用：加热控制
特点：高温环境
汽车电子
占比：25%
应用：引擎控制
特点：高温振动
电源设备
占比：20%
应用：高温电源
特点：高可靠性
特种设备
占比：15%
应用：航空航天
特点：极端环境
机械与环境特性
| 特性参数 | 规格 | 测试条件 |
|---|---|---|
| 工作温度范围 | -55℃ ~ +275℃ | 扩展温度范围 |
| 储存温度范围 | -65℃ ~ +300℃ | 防潮防氧化包装 |
| 温度系数(TCR) | ±100ppm/℃ ~ ±500ppm/℃ | -55℃ ~ +275℃范围内测量 |
| 耐焊接热 | ΔR/R ≤ ±1% | 350℃, 10秒 |
| 耐湿性 | ΔR/R ≤ ±2% | 85℃, 85% RH, 1000小时 |
| 绝缘电阻 | ≥1GΩ | 500VDC，常温常湿 |
| 耐电压 | 2倍额定电压 | 1分钟，无击穿 |
| 脉冲承受能力 | 10倍额定功率 | 1秒，10次循环 |
| 高温寿命测试 | ΔR/R ≤ ±5% | 200℃, 1000小时, 额定功率 |
| 热冲击测试 | ΔR/R ≤ ±3% | -55℃↔+275℃, 1000次循环 |
| 盐雾测试 | ΔR/R ≤ ±3% | 5% NaCl, 35℃, 96小时 |
| 阻燃等级 | UL94 V-0 | 符合安全标准 |
封装尺寸与高温特性
| 封装尺寸 | 尺寸(mm) | 额定功率(70℃) | 高温功率(200℃) | 最高工作电压 | 典型阻值范围 | 热阻 |
|---|---|---|---|---|---|---|
| 0805 | 2.0×1.25 | 0.25W | 0.1W | 150V | 10Ω ~ 100kΩ | 150℃/W |
| 1206 | 3.2×1.6 | 0.5W | 0.2W | 200V | 1Ω ~ 500kΩ | 100℃/W |
| 1210 | 3.2×2.5 | 0.75W | 0.3W | 250V | 1Ω ~ 1MΩ | 80℃/W |
| 2010 | 5.0×2.5 | 1W | 0.4W | 300V | 0.1Ω ~ 1MΩ | 60℃/W |
| 2512 | 6.4×3.2 | 2W | 0.8W | 500V | 0.1Ω ~ 1MΩ | 40℃/W |
| 3725 | 9.5×6.4 | 3W | 1.2W | 1000V | 0.1Ω ~ 1MΩ | 30℃/W |
应用领域
金属氧化膜晶圆电阻广泛应用于高温恶劣环境和要求高可靠性的电子设备中，主要应用于以下领域：
工业加热与控制设备
电热器具、工业加热器、烘箱、熔炉、注塑机、挤出机等高温设备的温度控制、功率调节和保护电路。
汽车电子系统
发动机控制单元(ECU)、排气系统传感器、涡轮增压器、刹车系统、动力转向等高温部位的电子电路。
电源与能源设备
高温开关电源、逆变器、UPS、太阳能逆变器、风电变流器等在高温环境下工作的电源设备。
特种工业设备
冶金设备、化工设备、石油钻井设备、矿山机械等恶劣工业环境中的电子控制系统。
航空航天与军事设备
飞机引擎监控、航天器电子系统、军用车辆、舰船设备等要求高可靠性的特种设备。
- 高温环境下需按照降额曲线使用，确保功率裕量
- PCB材料需选择高温材料，如FR-4高温型或聚酰亚胺
- 焊接工艺需适应高温应用，推荐使用高温焊料
- 高温环境下其他元件也需要选择相应等级
- 注意热管理，确保电阻周围有足够散热空间
- 定期检查高温环境下电阻的性能变化
- 对于振动环境，需加强固定措施
选型指南
| 应用场景 | 环境温度 | 推荐功率 | 推荐阻值 | 推荐封装 | 关键考虑因素 |
|---|---|---|---|---|---|
| 加热器控制 | 150-200℃ | 1W-2W | 1kΩ-100kΩ | 2512 | 耐高温、稳定性 |
| 汽车引擎室 | 125-150℃ | 0.5W-1W | 10Ω-10kΩ | 2010/2512 | 耐振动、耐高温 |
| 工业电源 | 100-150℃ | 0.75W-2W | 0.1Ω-10kΩ | 1210/2512 | 高可靠性、耐脉冲 |
| 特种设备 | 200-250℃ | 0.25W-1W | 100Ω-1MΩ | 1206/2010 | 极端温度、长寿命 |
| 潮湿环境 | 85℃,85%RH | 0.5W-2W | 1Ω-100kΩ | 2512/3725 | 防潮、耐腐蚀 |
典型应用电路
工业加热器温度控制电路
电路组成： MOF系列2512封装10kΩ ±5%金属氧化膜电阻与NTC热敏电阻串联组成温度检测电路
关键要求： 电阻需在200℃高温环境下长期稳定工作，耐高温氧化
选用电阻： MOF2512-10kΩ-5%-2W，最高工作温度275℃，确保在加热器高温环境下可靠工作
这种电路广泛应用于工业烘箱、注塑机加热器等高温设备中，为温度控制提供稳定的参考信号。
汽车引擎室传感器电路
电路组成： MOF系列2010封装1kΩ ±2%金属氧化膜电阻作为氧传感器信号调理电路的上拉电阻
关键要求： 电阻需承受引擎室高温和振动环境，长期性能稳定
选用电阻： MOF2010-1kΩ-2%-1W，耐高温275℃，耐振动，确保在汽车引擎室恶劣环境下可靠工作
