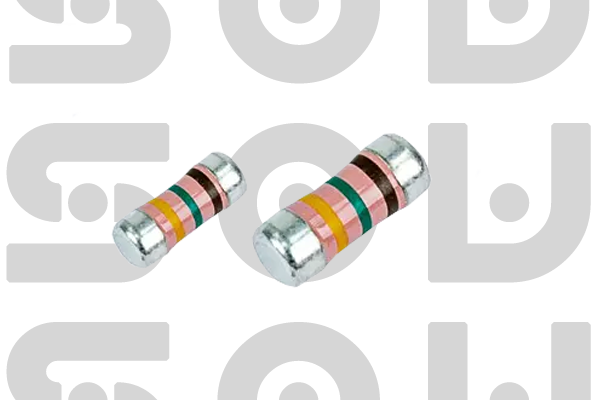

稳定功率型晶圆电阻
专为长期稳定运行设计，优异的长期稳定性和可靠性，适用于要求严苛的工业应用
超高稳定性设计
采用特殊材料和工艺，确保在长期高功率工作条件下阻值变化极小，提供卓越的长期稳定性
产品特点
- 超高稳定性 : 长期工作阻值变化极小
- 超长寿命 : 设计寿命超过10万小时
- 低温漂 : ±25ppm/℃ ~ ±100ppm/℃温度系数
- 高可靠性 : 耐高温、耐湿、耐振动
- 优异的散热性能 : 优化散热设计，降低温升
- 低噪声 : 极低的电流噪声和电压噪声
- 宽阻值范围 : 0.05Ω ~ 500kΩ，满足各种应用
- 符合RoHS标准 : 环保材料，符合国际环保要求
普通厚膜电阻
稳定性：±3%~5%
寿命：1000小时
应用：通用电路
标准功率电阻
稳定性：±1%~3%
寿命：5000小时
应用：一般功率电路
稳定功率电阻
稳定性：±0.5%~1%
寿命：100000小时
应用：关键功率电路
超高稳定电阻
稳定性：±0.1%~0.5%
寿命：200000小时
应用：精密测量
产品概述
稳定功率型晶圆电阻是深圳市硕为科技有限公司针对高可靠性、长寿命应用需求开发的专业电阻产品。采用先进的材料技术和优化的制造工艺，在保持较高功率密度的同时，实现了卓越的长期稳定性和超长使用寿命。该产品特别适用于工业控制、电源管理、汽车电子等对可靠性要求极高的应用场合。
稳定性核心技术优势
稳定功率型晶圆电阻采用特殊的设计和制造工艺，具有以下显著特点：
- 特殊合金材料，高温下性能稳定
- 优化的热处理工艺，消除内部应力
- 多层保护结构，防止环境侵蚀
- 精密激光调阻，确保初始精度
- 严格的筛选测试，保证批次一致性
稳定性测试结果
1000小时寿命测试
ΔR/R ≤ ±0.5%
125℃, 额定功率
温度循环测试
ΔR/R ≤ ±0.3%
-55℃~175℃, 1000次
高温高湿测试
ΔR/R ≤ ±0.4%
85℃/85%RH, 1000小时
振动测试
ΔR/R ≤ ±0.2%
20g, 10-2000Hz
寿命测试曲线
稳定功率型晶圆电阻在不同工作条件下的寿命测试结果如下图所示。在125℃环境温度和额定功率条件下，经过1000小时连续工作，阻值变化不超过±0.5%，远优于普通功率电阻。
制造工艺流程
特殊稳定合金
纳米级混合
高精度控制
气氛控制
精密调整
防环境侵蚀
稳定性保证技术
稳定功率型晶圆电阻采用多项核心技术确保长期稳定性：
- 特殊合金材料： 采用镍铬-硅铝复合合金材料，具有优异的热稳定性和化学稳定性
- 优化的热处理工艺： 多阶段热处理工艺，消除材料内部应力，提高长期稳定性
- 多层保护结构： 三层保护涂层结构，有效防止湿气、化学物质侵蚀
- 精密制造工艺： 纳米级材料混合和高精度印刷技术，确保材料均匀性
- 严格的筛选测试： 100%老化测试和筛选，确保出厂产品的高可靠性
典型应用案例
工业PLC模拟输出模块： 在工业PLC的模拟输出模块中，使用STP系列1206封装10kΩ稳定功率型电阻作为电流设置电阻，±0.5%的精度和优异的长期稳定性确保了输出电流在10年使用期内变化不超过±1%，大大提高了系统可靠性和维护周期。
电气特性
| 精度等级 | TCR范围 | 长期稳定性 | 阻值范围 | 额定功率 | 工作电压 | 工作温度 |
|---|---|---|---|---|---|---|
| ±0.5% (D) | ±25~50ppm/℃ | ΔR/R ≤ ±0.3% | 10Ω ~ 100kΩ | 0.25W ~ 2W | 200V ~ 500V | -55℃ ~ +175℃ |
| ±1% (F) | ±50~75ppm/℃ | ΔR/R ≤ ±0.4% | 1Ω ~ 250kΩ | 0.25W ~ 3W | 200V ~ 750V | -55℃ ~ +175℃ |
| ±2% (G) | ±75~100ppm/℃ | ΔR/R ≤ ±0.5% | 0.1Ω ~ 500kΩ | 0.25W ~ 3W | 200V ~ 750V | -55℃ ~ +175℃ |
| ±5% (J) | ±100~150ppm/℃ | ΔR/R ≤ ±0.6% | 0.05Ω ~ 500kΩ | 0.25W ~ 3W | 200V ~ 750V | -55℃ ~ +175℃ |
应用领域分布
工业控制
占比：35%
应用：PLC、DCS、仪器仪表
特点：高可靠性、长寿命
电源设备
占比：25%
应用：工业电源、医疗电源
特点：稳定性、安全性
汽车电子
占比：20%
应用：ECU、传感器、安全系统
特点：耐高温、耐振动
医疗设备
占比：10%
应用：监护仪、治疗设备
特点：高可靠性、安全性
通信设备
占比：10%
应用：基站、核心网设备
特点：长期稳定运行
机械与环境特性
| 特性参数 | 规格 | 测试条件 |
|---|---|---|
| 工作温度范围 | -55℃ ~ +175℃ | 工业级标准 |
| 储存温度范围 | -65℃ ~ +200℃ | 防潮包装 |
| 温度系数(TCR) | ±25ppm/℃ ~ ±100ppm/℃ | 25℃ ~ 125℃范围内测量 |
| 长期稳定性 | ΔR/R ≤ ±0.5% | 125℃, 额定功率, 1000小时 |
| 耐焊接热 | ΔR/R ≤ ±0.3% | 260℃, 10秒 |
| 耐湿性 | ΔR/R ≤ ±0.4% | 85℃/85%RH, 1000小时 |
| 温度循环 | ΔR/R ≤ ±0.3% | -55℃~175℃, 1000次循环 |
| 绝缘电阻 | ≥10GΩ | 500VDC，常温常湿 |
| 耐电压 | 2倍额定电压 | 1分钟，无击穿 |
| 振动测试 | ΔR/R ≤ ±0.2% | 10-2000Hz, 20g, 每轴2小时 |
| 冲击测试 | ΔR/R ≤ ±0.2% | 100g, 6ms, 3轴各1000次 |
封装尺寸与额定功率
| 封装尺寸 | 尺寸(mm) | 额定功率(70℃) | 最大工作电压 | 长期稳定性 | 典型阻值范围 | 设计寿命 |
|---|---|---|---|---|---|---|
| 0603 | 1.6×0.8 | 0.25W | 150V | ΔR/R ≤ ±0.6% | 10Ω ~ 100kΩ | 50,000小时 |
| 0805 | 2.0×1.25 | 0.5W | 200V | ΔR/R ≤ ±0.5% | 1Ω ~ 250kΩ | 100,000小时 |
| 1206 | 3.2×1.6 | 1W | 300V | ΔR/R ≤ ±0.5% | 0.1Ω ~ 500kΩ | 100,000小时 |
| 2010 | 5.0×2.5 | 2W | 500V | ΔR/R ≤ ±0.4% | 0.05Ω ~ 500kΩ | 150,000小时 |
| 2512 | 6.4×3.2 | 3W | 750V | ΔR/R ≤ ±0.3% | 0.05Ω ~ 500kΩ | 150,000小时 |
稳定性等级划分
| 稳定性等级 | 标识 | 长期稳定性 | 设计寿命 | 适用温度 | 典型应用 |
|---|---|---|---|---|---|
| ST1 | ΔR/R ≤ ±1% | 50,000小时 | -40℃~125℃ | 消费电子 | |
| ST2 | ΔR/R ≤ ±0.5% | 100,000小时 | -55℃~155℃ | 工业控制 | |
| ST3 | ΔR/R ≤ ±0.3% | 150,000小时 | -55℃~175℃ | 汽车电子 | |
| ST4 | ΔR/R ≤ ±0.1% | 200,000小时 | -65℃~200℃ | 航空航天 |
应用领域
稳定功率型晶圆电阻广泛应用于对长期稳定性和可靠性要求极高的电子设备中，主要应用于以下领域：
工业控制系统
PLC、DCS、工业控制器、仪器仪表、数据采集系统等工业设备中的精密测量、控制、信号处理电路。
电源与能源系统
工业电源、医疗电源、UPS、逆变器、光伏系统等设备中的反馈、检测、保护、分压等关键电路。
汽车电子系统
发动机控制单元(ECU)、传感器、安全系统、车载电源等汽车电子设备中的关键电路，要求耐高温、耐振动、长寿命。
医疗电子设备
监护仪、治疗设备、诊断设备、医疗电源等医疗电子设备中的精密电路，要求高可靠性、安全性、长寿命。
通信与网络设备
基站设备、核心网设备、路由器、交换机等通信设备中的关键电路，要求长期稳定运行。
- 根据应用环境温度选择合适的稳定性等级
- 考虑长期工作条件，选择适当的设计寿命
- 对于关键应用，建议选择更高稳定性等级的产品
- 注意PCB布局，确保良好的散热条件
- 避免电阻过度靠近热源或发热元件
- 对于振动环境，建议采取加固措施
选型指南
| 应用场景 | 推荐稳定性等级 | 推荐精度 | 推荐功率 | 推荐封装 | 关键考虑因素 |
|---|---|---|---|---|---|
| 工业PLC模拟输入 | ST2 | ±1% | 0.5W~1W | 0805-1206 | 长期稳定性 |
| 医疗电源反馈 | ST3 | ±0.5% | 1W~2W | 1206-2010 | 可靠性、安全性 |
| 汽车ECU电源 | ST3 | ±1% | 0.5W~2W | 0805-2010 | 耐温、耐振动 |
| 通信电源检测 | ST2 | ±1% | 1W~3W | 1206-2512 | 长期稳定运行 |
| 仪器仪表基准 | ST3 | ±0.5% | 0.25W~0.5W | 0603-0805 | 精度、稳定性 |
典型应用电路
工业PLC模拟输出电路
电路组成： STP系列1206封装10kΩ ±1%稳定功率型电阻作为DAC输出电流设置电阻
关键要求： 电阻需在-40℃~85℃环境温度下长期稳定工作，10年内阻值变化不超过±1%
选用电阻： STP1206-10kΩ-1%-1W-ST2等级，长期稳定性ΔR/R ≤ ±0.5%，设计寿命100,000小时
这种电路广泛应用于工业自动化控制系统，为执行器提供精确的控制信号，稳定性直接影响系统控制精度。
医疗设备电源反馈电路
电路组成： STP系列0805封装2.2kΩ ±0.5%稳定功率型电阻与精密基准源组成电压反馈网络
关键要求： 电阻需在医疗设备10年使用寿命内保持稳定，确保电源输出电压精度
选用电阻： STP0805-2.2kΩ-0.5%-0.5W-ST3等级，长期稳定性ΔR/R ≤ ±0.3%，设计寿命150,000小时
这种电路广泛应用于医疗设备电源中，为敏感电子电路提供稳定可靠的电源，稳定性直接影响医疗设备的安全性。
