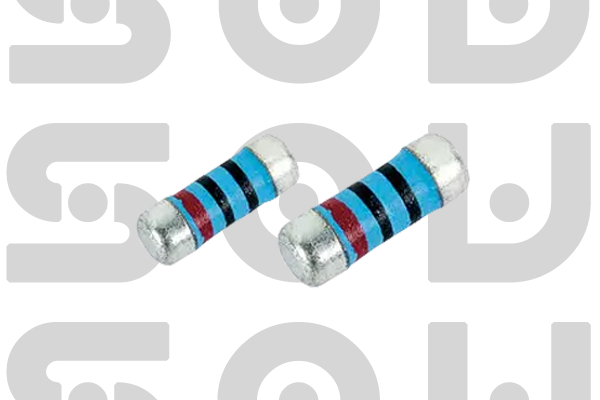

可熔断晶圆电阻
兼具电阻功能与熔断保护，过载时自动熔断切断电路，为电子设备提供双重安全保障
双重保护功能
既是精密电阻，又是可熔断保险丝。正常工作时提供精确电阻功能，过载时迅速熔断切断电路，防止设备损坏和火灾危险
可熔断产品特点
- 双重功能 : 既是精密电阻又是可熔断保险丝
- 快速响应 : 过载时迅速熔断，响应时间可定制
- 高可靠性 : 特殊材料和结构确保熔断一致性
- 安全认证 : 通过UL、CSA、VDE等国际安全认证
- 无铅设计 : 符合RoHS环保要求
- 多种熔断特性 : 快速型、延时型、特快型可选
- 高精度 : 正常工作时提供精确的电阻值
- 易于安装 : 标准SMD封装，兼容回流焊工艺
熔断时间-电流特性曲线
产品概述
可熔断晶圆电阻是深圳市硕为科技有限公司针对电路保护需求开发的创新型产品，将精密电阻功能与熔断保护功能集成于单一器件中。在电子设备日益复杂、安全要求不断提高的今天，传统分离式电阻和保险丝的组合方案已无法满足高密度、高可靠性设计的需求。
本产品采用特殊材料和结构设计，在正常工作时提供精确的电阻功能，当电路发生过载、短路等故障时，内部特殊结构迅速熔断，切断电流通路，保护后续电路免遭损坏。产品通过多项国际安全认证，为消费电子、工业设备、汽车电子等领域提供可靠的安全保障。
工作原理
可熔断工作原理
- 正常工作状态 : 电阻薄膜提供精确的电阻值，电流在额定范围内
- 过载检测 : 特殊温度敏感材料监测电流产生的热量
- 熔断启动 : 当过载电流产生的热量达到阈值，熔断材料开始软化
- 电弧抑制 : 特殊填料抑制熔断时产生的电弧，防止二次损坏
- 完全断开 : 熔断材料完全气化，形成高阻抗断开状态
熔断过程示意图
电阻正常工作
电流异常升高
热量积累
特殊结构熔断
保护后续电路
典型应用案例 - 电源适配器过流保护
应用背景： 手机充电器输出端需要限流保护，传统方案使用分离式电阻和保险丝，占用PCB空间大，成本高。
解决方案： 使用FUS系列1206封装0.1Ω可熔断晶圆电阻，额定电流2A，熔断时间5秒(2倍过载)。该电阻在正常工作时提供电流检测功能，当输出短路或过载时迅速熔断。
效果： PCB面积减少40%，元件数量减少，系统可靠性提高。通过UL60950-1安全认证，满足全球市场准入要求。
电气特性
| 型号系列 | 阻值范围 | 额定电流 | 熔断时间 | 额定功率 | 工作电压 | 熔断特性 |
|---|---|---|---|---|---|---|
| FUS-F系列 | 0.1Ω ~ 100Ω | 0.1A ~ 2A | 1秒 ~ 5秒 | 0.125W ~ 0.5W | 50V ~ 125V | 快速型 |
| FUS-M系列 | 1Ω ~ 1kΩ | 0.5A ~ 3A | 5秒 ~ 15秒 | 0.25W ~ 1W | 125V ~ 250V | 延时型 |
| FUS-S系列 | 10Ω ~ 10kΩ | 1A ~ 5A | 0.1秒 ~ 2秒 | 0.5W ~ 2W | 250V | 特快型 |

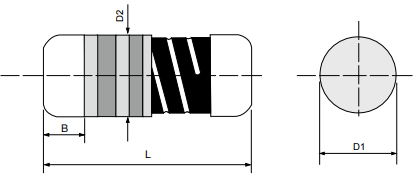

封装尺寸与额定参数
| 封装尺寸 | 尺寸(mm) | 额定电流 | 额定功率 | 最大工作电压 | 熔断分断能力 | 典型阻值范围 |
|---|---|---|---|---|---|---|
| 0603 | 1.6×0.8 | 0.1A ~ 1A | 0.125W | 50V | 35A | 0.1Ω ~ 1kΩ |
| 0805 | 2.0×1.25 | 0.5A ~ 2A | 0.25W | 125V | 50A | 0.1Ω ~ 10kΩ |
| 1206 | 3.2×1.6 | 1A ~ 3A | 0.5W | 250V | 75A | 0.1Ω ~ 10kΩ |
| 1210 | 3.2×2.5 | 2A ~ 4A | 1W | 250V | 100A | 0.1Ω ~ 10kΩ |
| 2010 | 5.0×2.5 | 3A ~ 5A | 2W | 250V | 150A | 0.1Ω ~ 10kΩ |
熔断时间特性
| 过载倍数 | 快速型 | 延时型 | 特快型 | 测试条件 |
|---|---|---|---|---|
| 1.1倍 | >4小时 | >4小时 | >4小时 | 25℃环境温度 |
| 1.35倍 | 1小时 | 1小时 | 1小时 | 25℃环境温度 |
| 1.5倍 | 10秒 ~ 30秒 | 30秒 ~ 2分钟 | 5秒 ~ 15秒 | 25℃环境温度 |
| 2倍 | 1秒 ~ 5秒 | 5秒 ~ 15秒 | 0.1秒 ~ 1秒 | 25℃环境温度 |
| 5倍 | 0.1秒 ~ 0.5秒 | 0.5秒 ~ 2秒 | 0.01秒 ~ 0.1秒 | 25℃环境温度 |
| 10倍 | 0.01秒 ~ 0.1秒 | 0.1秒 ~ 0.5秒 | <0.01秒 | 25℃环境温度 |
机械与环境特性
| 特性参数 | 规格 | 测试条件 |
|---|---|---|
| 工作温度范围 | -55℃ ~ +125℃ | 工业级标准 |
| 储存温度范围 | -65℃ ~ +150℃ | 防潮包装 |
| 耐焊接热 | ΔR/R ≤ ±1% | 260℃, 10秒 |
| 耐湿性 | ΔR/R ≤ ±2% | 85℃, 85% RH, 500小时 |
| 绝缘电阻 | ≥100MΩ | 500VDC，常温常湿 |
| 阻燃等级 | UL94 V-0 | 标准测试 |
| 寿命测试 | ΔR/R ≤ ±5% | 125℃, 1000小时, 额定电流 |
| 熔断后绝缘电阻 | ≥10MΩ | 500VDC，熔断后测试 |
| 振动测试 | ΔR/R ≤ ±1% | 10-2000Hz, 20g, 每轴2小时 |
| 冲击测试 | ΔR/R ≤ ±1% | 100g, 6ms, 3轴各3次 |
| 温度循环 | ΔR/R ≤ ±2% | -55℃~125℃, 500次循环 |
应用领域
可熔断晶圆电阻主要应用于需要过流保护的电子设备：
电源与适配器
开关电源、充电器、适配器
特点：输出过流保护、短路保护
消费电子
电视、音响、家电
特点：安全认证要求、成本敏感
汽车电子
车灯、电机、控制单元
特点：可靠性要求高、抗振动
工业控制
PLC、变频器、伺服驱动器
特点：工业环境、可靠性要求
LED照明
LED驱动、调光器
特点：过流保护、小型化
通信设备
路由器、交换机、基站
特点：高可靠性、维护成本高
- 根据正常工作电流选择额定电流，通常为工作电流的1.2-1.5倍
- 考虑启动电流和浪涌电流选择熔断特性（快速/延时/特快）
- 根据工作电压选择合适电压等级的可熔断电阻
- 考虑环境温度对额定电流的影响（温度降额）
- 评估故障电流大小，确保分断能力足够
- 考虑PCB布局和散热条件
选型指南
| 应用场景 | 推荐系列 | 推荐阻值 | 推荐电流 | 推荐封装 | 关键考虑因素 |
|---|---|---|---|---|---|
| 手机充电器输出 | FUS-F | 0.1Ω ~ 0.5Ω | 1A ~ 2A | 0805-1206 | 快速响应、小型化 |
| LED驱动电源 | FUS-M | 10Ω ~ 100Ω | 0.5A ~ 1A | 0603-0805 | 延时特性、成本 |
| 汽车车灯电路 | FUS-S | 0.5Ω ~ 2Ω | 3A ~ 5A | 1206-2010 | 高可靠性、抗振动 |
| 工业PLC输入 | FUS-M | 100Ω ~ 1kΩ | 0.1A ~ 0.5A | 0603-0805 | 延时特性、工业环境 |
| 家电控制板 | FUS-F | 1Ω ~ 10Ω | 0.5A ~ 2A | 0805-1206 | 安全认证、成本 |
典型应用电路 - 开关电源输出保护
反激式开关电源输出过流保护
电路位置： 开关电源次级输出端，串联在输出正极线路中
电路功能： 1. 正常工作时作为电流检测电阻，提供过流反馈信号；2. 输出短路或严重过载时熔断，切断输出，保护电源和负载
选用电阻： FUS系列1206封装0.2Ω可熔断晶圆电阻，额定电流3A，快速型熔断特性(2倍过载时熔断时间2秒)
设计要点： PCB布局时确保足够的散热空间，避免周围热源影响熔断特性。与输出电容保持适当距离，防止熔断时电弧损坏电容。
