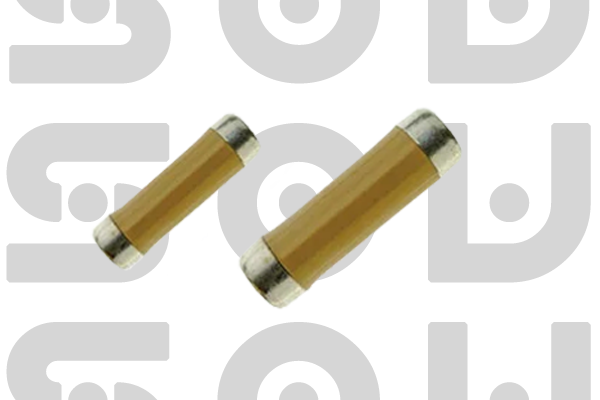

嵌入式晶圆电阻

专为嵌入式应用设计,小型化、高可靠性,适合PCB嵌入和模块集成,节省空间提高性能

嵌入式设计理念

专门针对嵌入式应用开发,采用扁平化设计和特殊封装,可直接嵌入PCB板层或模块内部,实现高度集成和小型化

产品系列
EMB系列
阻值范围
1Ω ~ 1MΩ
精度等级
±0.5% ~ ±5%
温度系数(TCR)
±25ppm/℃ ~ ±100ppm/℃
额定功率
0.01W ~ 1W
工作电压
最高200V
封装尺寸
01005 (0.4×0.2mm) 0201 (0.6×0.3mm) 0402 (1.0×0.5mm) 0603 (1.6×0.8mm)
工作温度
-55℃ ~ +155℃
厚度范围
0.1mm ~ 0.5mm
极致小型化设计: 01005封装尺寸仅0.4×0.2mm,厚度可低至0.1mm,是目前市场上最小尺寸的电阻之一,为高密度PCB设计和微型模块提供理想的解决方案。
卓越的可靠性: 采用特殊的陶瓷基板和封装材料,具有优异的机械强度和热稳定性,通过1000次温度循环测试和1000小时高温高湿测试,满足严苛的嵌入式应用要求。

嵌入式产品特点

  • 超小型封装 : 01005最小封装,节省PCB空间
  • 超薄设计 : 厚度最低0.1mm,适合嵌入式安装
  • 高精度 : ±0.5% ~ ±5%精度可选
  • 低温漂 : ±25ppm/℃ ~ ±100ppm/℃温度系数
  • 优异的散热性能 : 陶瓷基板提供良好热传导
  • 高机械强度 : 抗弯曲、抗冲击、抗振动
  • 宽温度范围 : -55℃ ~ +155℃工作温度
  • 符合RoHS标准 : 环保材料,符合国际环保要求
尺寸对比
01005
0201
0402
0603
功率密度
嵌入式电阻
普通片式电阻
MELF电阻
可靠性等级
嵌入式电阻
车规级电阻
工业级电阻
01005
0.4×0.2mm
0201
0.6×0.3mm
0402
1.0×0.5mm
0603
1.6×0.8mm

嵌入式结构示意图

保护涂层
电阻薄膜
陶瓷基板
端电极
PCB基板
产品描述
技术规格
应用领域
资料下载

产品概述

嵌入式晶圆电阻是深圳市硕为科技有限公司针对现代电子设备高密度、小型化、高可靠性需求而开发的专用电阻产品。随着电子设备向微型化、多功能化发展,传统片式电阻已无法满足高密度PCB设计和模块集成的要求。

本产品采用先进的薄膜技术和特殊封装工艺,实现极小的尺寸(最小01005封装)和超薄的设计(最薄0.1mm),可直接嵌入PCB板层间或模块内部。产品具有优异的电气性能、机械强度和热稳定性,为可穿戴设备、医疗电子、航空航天等高端应用提供理想的解决方案。

嵌入式技术优势

嵌入式技术核心优势

  • 空间节省 : 01005封装尺寸仅0.4×0.2mm,比传统0201封装面积减少78%
  • 高度集成 : 超薄设计可嵌入PCB内部,实现真正的三维集成
  • 性能优化 : 嵌入式安装减少寄生参数,改善高频特性
  • 可靠性提升 : PCB保护提供更好的机械和环境保护
  • 热管理优化 : PCB层间散热路径更优,热阻降低

嵌入式应用流程

PCB内层制备

内层图形化

电阻嵌入

精准放置

层压固化

热压成型

导通孔制作

激光钻孔

测试验证

电气测试

典型应用案例 - 智能手表心率监测模块

应用背景: 智能手表内部空间极其有限,传统电阻占用大量表面空间,影响其他元器件布局和整体外观设计。

解决方案: 使用EMB系列01005封装10kΩ嵌入式晶圆电阻,厚度仅0.15mm,直接嵌入心率监测模块的PCB内层。该电阻精度±1%,温度系数±50ppm/℃,额定功率0.01W,完全满足信号调理电路要求。

效果: 实现模块尺寸减小30%,为电池和其他传感器提供更多空间,同时提高模块可靠性和抗震性能,满足可穿戴设备严苛的环境要求。

电气特性

型号系列 阻值范围 精度等级 额定功率 工作电压 温度系数 封装尺寸
EMB-01005系列 10Ω ~ 100kΩ ±1% ~ ±5% 0.01W 15V ±50ppm/℃ ~ ±100ppm/℃ 01005 (0.4×0.2mm)
EMB-0201系列 1Ω ~ 1MΩ ±0.5% ~ ±5% 0.02W 25V ±25ppm/℃ ~ ±100ppm/℃ 0201 (0.6×0.3mm)
EMB-0402系列 1Ω ~ 1MΩ ±0.5% ~ ±5% 0.063W 50V ±25ppm/℃ ~ ±100ppm/℃ 0402 (1.0×0.5mm)
EMB-0603系列 1Ω ~ 1MΩ ±0.5% ~ ±5% 0.1W 75V ±25ppm/℃ ~ ±100ppm/℃ 0603 (1.6×0.8mm)

封装尺寸与厚度规格

封装尺寸 尺寸(mm) 厚度范围 额定功率(70℃) 最大工作电压 典型阻值范围 重量(mg)
01005 0.4×0.2 0.1mm ~ 0.2mm 0.01W 15V 10Ω ~ 100kΩ 0.02
0201 0.6×0.3 0.15mm ~ 0.3mm 0.02W 25V 1Ω ~ 1MΩ 0.05
0402 1.0×0.5 0.2mm ~ 0.4mm 0.063W 50V 1Ω ~ 1MΩ 0.15
0603 1.6×0.8 0.3mm ~ 0.5mm 0.1W 75V 1Ω ~ 1MΩ 0.35

机械与环境特性

特性参数 规格 测试条件
工作温度范围 -55℃ ~ +155℃ 工业级标准
储存温度范围 -65℃ ~ +175℃ 防潮包装
温度系数(TCR) ±25ppm/℃ ~ ±100ppm/℃ -55℃ ~ +155℃范围内测量
耐焊接热 ΔR/R ≤ ±0.5% 260℃, 10秒
耐湿性 ΔR/R ≤ ±1% 85℃, 85% RH, 1000小时
绝缘电阻 ≥10GΩ 100VDC,常温常湿
热冲击测试 ΔR/R ≤ ±1% -55℃~125℃, 1000次循环
弯曲强度 ΔR/R ≤ ±0.5% 曲率半径1mm, 3次弯曲
振动测试 ΔR/R ≤ ±0.5% 10-2000Hz, 20g, 每轴2小时
冲击测试 ΔR/R ≤ ±0.5% 100g, 6ms, 3轴各3次
耐溶剂性 ΔR/R ≤ ±0.5% 异丙醇浸泡5分钟

嵌入式安装性能

性能参数 嵌入式安装 表面贴装 优势提升
热阻 50℃/W ~ 100℃/W 150℃/W ~ 300℃/W 降低50%以上
机械强度 抗弯曲、抗冲击 易受机械应力 显著提升
寄生电感 0.1nH ~ 0.5nH 0.5nH ~ 2nH 降低60%以上
寄生电容 0.01pF ~ 0.05pF 0.05pF ~ 0.2pF 降低75%以上
抗震性能 优秀 良好 显著改善
环境防护 优秀 一般 显著提升

应用领域

嵌入式晶圆电阻主要应用于以下高密度、小型化、高可靠性领域:

可穿戴设备

智能手表、健康手环、AR/VR设备

特点:超小型、超薄、高可靠性

医疗电子

植入式设备、便携监护仪、内窥镜

特点:高可靠性、生物兼容性

航空航天

卫星、飞行器、导航系统

特点:高可靠性、抗辐射、宽温

汽车电子

ADAS、车载信息娱乐、传感器

特点:高可靠性、抗振动、宽温

通信设备

5G模块、基站、光通信

特点:高频特性、小型化

工业控制

PLC、传感器、精密仪器

特点:高精度、高稳定性

嵌入式设计注意事项:
  • PCB材料选择:需要考虑热膨胀系数匹配
  • 嵌入深度:根据PCB厚度和散热要求确定
  • 导通孔设计:确保良好的电气连接和散热
  • 层压工艺:控制温度、压力和时间参数
  • 测试策略:嵌入后测试方法和标准
  • 返修考虑:嵌入式元件返修难度大,需谨慎设计

选型指南

应用场景 推荐封装 推荐精度 推荐TCR 关键考虑因素
智能手表传感器 01005 ±1% ±100ppm/℃ 尺寸、厚度
医疗植入设备 0201 ±0.5% ±50ppm/℃ 可靠性、稳定性
卫星通信模块 0402 ±0.5% ±25ppm/℃ 可靠性、抗辐射
汽车ADAS 0603 ±1% ±100ppm/℃ 可靠性、宽温
5G射频前端 0201 ±1% ±100ppm/℃ 高频特性、尺寸

典型应用电路 - 可穿戴设备生物传感器

心率监测信号调理电路

电路组成: 光电传感器输出信号经过10kΩ嵌入式电阻和100nF电容组成的高通滤波器,然后进入运放放大电路

设计要求: 电路板尺寸限制在5×5mm以内,厚度不超过1mm,需要承受日常使用中的弯曲和冲击

选用电阻: EMB系列01005封装10kΩ嵌入式晶圆电阻,±1%精度,±100ppm/℃ TCR,厚度0.15mm,直接嵌入柔性PCB内层

效果: 实现电路小型化,提高可靠性和抗震性能,满足可穿戴设备长时间佩戴要求,提高用户舒适度。
