0201
0.6×0.3mm
0402
1.0×0.5mm
0603
1.6×0.8mm
0805
2.0×1.25mm

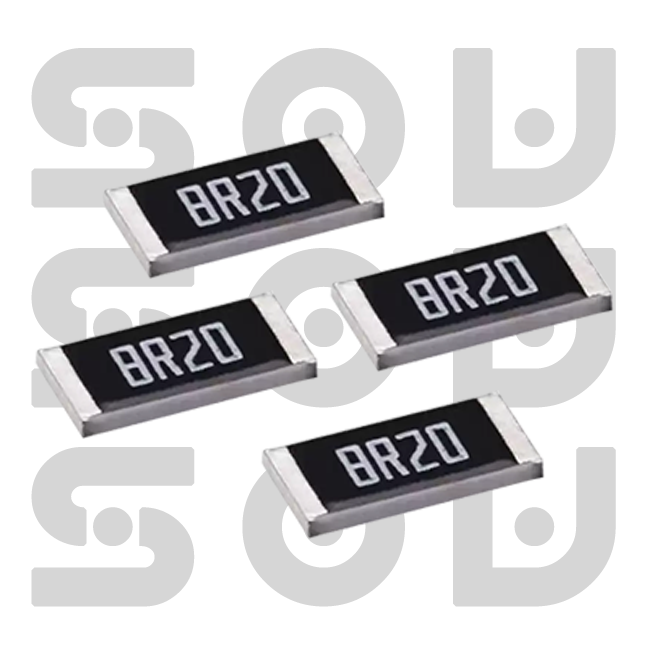

高精密薄膜贴片电阻
薄膜技术制造，超高精度和稳定性，适用于SMT表面贴装工艺
贴片精密特性
精度高达±0.1%，温度系数低至±25PPM/℃，适用于高密度SMT组装
产品型号
TF-PRECISION-SMD
阻值范围
1Ω ~ 10MΩ
精度等级
±0.1%, ±0.25%, ±0.5%, ±1%
温度系数
±25PPM/℃ ~ ±100PPM/℃
功率
1/20W ~ 1/4W
封装尺寸
0201, 0402, 0603, 0805
包装形式
卷带包装，适用于自动贴片机
精度等级：最高±0.1%
SMT兼容性
完全兼容标准SMT工艺流程，包括：锡膏印刷、贴片、回流焊接等工序。
0201
0402
0603
0805
产品特点
- 薄膜技术制造，高精度和稳定性
- 低温漂移，温度系数±25PPM/℃起
- 优异的长期稳定性，适合精密应用
- 低寄生电感和电容，适合高频应用
- 卷带包装，兼容自动贴片设备
- 符合RoHS环保标准，无铅焊接兼容
产品描述
技术规格
应用领域
资料下载
产品概述
高精密薄膜贴片电阻是深圳市硕为科技有限公司采用先进薄膜溅射技术和精密激光微调工艺制造的表面贴装高精度电阻产品。该产品采用特种薄膜材料在陶瓷基板上制造，通过精密激光微调实现从±0.1%到±1%的精度范围和±25PPM/℃到±100PPM/℃的温度系数。产品具有优异的长期稳定性、高频特性和环境适应性，适用于各种精密电子设备和SMT表面贴装工艺。
产品优势
我们的高精密薄膜贴片电阻具有以下显著优势：
- 薄膜技术：采用溅射薄膜技术，精度高，稳定性好
- 低温漂移：温度系数±25PPM/℃起，确保温度稳定性
- SMT兼容：标准尺寸，完全兼容SMT工艺流程
- 高频性能：低寄生参数，适合高频应用
- 长期稳定性：优异的长期稳定性和可靠性
生产工艺
采用高纯度氧化铝陶瓷基板和真空溅射薄膜技术，通过精密光刻和激光微调工艺制造电阻体。表面采用多层保护涂层，确保产品在恶劣环境下的可靠性和稳定性。生产过程严格遵循ISO9001质量管理体系和IATF16949汽车行业标准，每批产品都经过严格的电气性能测试和环境可靠性测试。
典型应用案例
高频通信模块： 在5G通信基站射频前端模块中，使用TF-PRECISION-SMD系列薄膜贴片电阻构建精密匹配网络和衰减电路，实现优异的信号完整性和稳定性。
电气特性
Standard Electrical Specifications
| Type | Power Rating at 70°C | Operating Temp. Range | Max. Operating Voltage | Max. Overload Voltage | Resistance Range | TCR (PPM/°C) | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| ±0.05% | ±0.1% | ±0.25% | ±0.5% | ±1% | ||||||
| 0201 | 1/32W | -55~+155°C | 15V | 30V | - | 22Ω ~ 75KΩ | ±25, ±50 | |||
| 0402 | 1/16W | -55~+155°C | 50V | 100V | 48.7Ω~12KΩ | 4Ω ~ 511KΩ | ±25, ±50 | |||
| 0603 | 1/16W | -55~+155°C | 50V | 100V | 4.7Ω~33.2KΩ | 1Ω ~ 1MΩ | ±25, ±50 | |||
| 0805 | 1/10W | -55~+155°C | 100V | 200V | 4.7Ω~1MΩ | 1Ω ~ 2MΩ | ±25, ±50 | |||
| 1206 | 1/8W | -55~+155°C | 150V | 300V | 4.7Ω~1MΩ | 1Ω ~ 2.5MΩ | ±25, ±50 | |||
| 1210 | 1/4W | -55~+155°C | 150V | 300V | 4.7Ω~1MΩ | 1Ω ~ 2.5MΩ | ±25, ±50 | |||
| 2010 | 1/4W | -55~+155°C | 150V | 300V | 4.7Ω~1MΩ | 1Ω ~ 3MΩ | ±25, ±50 | |||
| 2512 | 1/2W | -55~+155°C | 150V | 300V | 4.7Ω~1MΩ | 1Ω ~ 3MΩ | ±25, ±50 | |||
Special Electrical Specification
| Type | Power Rating at 70°C |
Operating Temp. Range |
Max. Operating Voltage |
Max. Overload Voltage |
Resistance Range | TCR (PPM/°C) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ±0.01% | ±0.05% | ±0.1% | ±0.25% | ±0.5% | ±1% | ||||||
| 0402 | 1/16W | -55~+155°C | 50V | 100V | 49.9Ω - 4.99KΩ | ±1,±2,±3 | |||||
| 49.9Ω - 20KΩ | ±5 | ||||||||||
| 49.9Ω - 20KΩ | 49.9Ω - 100KΩ | ±10,±15 | |||||||||
| 0603 | 1/16W | -55~+155°C | 50V | 100V | 24.9Ω - 15KΩ | --- | ±1,±2,±3 | ||||
| 24.9Ω - 60KΩ | ±5 | ||||||||||
| 24.9Ω-100KΩ | 4.7Ω-332KΩ | 4.7Ω - 511KΩ | ±10,±15 | ||||||||
| 0805 | 1/10W | -55~+155°C | 100V | 200V | 24.9Ω - 30KΩ | --- | ±1,±2,±3 | ||||
| 24.9Ω - 150KΩ | ±5 | ||||||||||
| 24.9Ω-200KΩ | 4.7Ω - 1MΩ | ±10,±15 | |||||||||
| 1206 | 1/8W | -55~+155°C | 150V | 300V | 24.9Ω - 30KΩ | --- | ±1,±2,±3 | ||||
| 24.9Ω - 150KΩ | ±5 | ||||||||||
| 24.9Ω-200KΩ | 4.7Ω - 1MΩ | ±10,±15 | |||||||||
| 1210 | 1/4W | -55~+155°C | 150V | 300V | 24.9Ω - 30KΩ | --- | ±1,±2,±3 | ||||
| 24.9Ω - 150KΩ | ±5 | ||||||||||
| 24.9Ω-200KΩ | 4.7Ω - 1MΩ | ±10, ±15 | |||||||||
| 2010 | 1/4W | -55~+155°C | 150V | 300V | 24.9Ω - 30KΩ | --- | ±1,±2,±3 | ||||
| 24.9Ω - 150KΩ | ±5 | ||||||||||
| 24.9Ω-200KΩ | 4.7Ω - 1MΩ | ±10,±15 | |||||||||
| 2512 | 1/2W | -55~+155°C | 150V | 300V | 24.9Ω - 30KΩ | --- | ±1,±2,±3 | ||||
| 24.9Ω - 150KΩ | ±5 | ||||||||||
| 24.9Ω-200KΩ | 4.7Ω - 1MΩ | ±10,±15 | |||||||||
High Power Rating Electrical Specifications
| Type | Power Rating at 70°C | Operating Temp. Range | Max. Operating Voltage | Max. Overload Voltage | Resistance Range | TCR (PPM/°C) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ±0.01% | ±0.05% | ±0.1% | ±0.25% | ±0.5% | ±1% | ||||||
| 0201 | 1/20W | -55~+155°C | 25V | 50V | - | - | 220Ω ~ 75KΩ | ±25, ±50 | |||
| 0402 | 1/10W | -55~+155°C | 50V | 100V | 49.9Ω ~ 4.99KΩ | - | - | - | ±1, ±2, ±3 | ||
| 49.9Ω ~ 20KΩ | ±5 | ||||||||||
| 49.9Ω ~ 12KΩ | 49.9Ω ~ 100KΩ | ±10, ±15 | |||||||||
| - | 49.9Ω~12KΩ | 4.7Ω ~ 255KΩ | ±25, ±50 | ||||||||
| 0603 | 1/10W | -55~+155°C | 75V | 150V | 24.9Ω ~ 15KΩ | --- | ±1, ±2, ±3 | ||||
| 24.9Ω ~ 60KΩ | ±5 | ||||||||||
| 24.9Ω~100KΩ | 4.7Ω~332KΩ | 4.7Ω ~ 511KΩ | ±10, ±15 | ||||||||
| 24.9Ω~100KΩ | 4.7Ω~332KΩ- | 10Ω ~ 1MΩ | ±25, ±50 | ||||||||
| 1/6W | -55~+155°C | 100V | 150V | - | 100Ω ~ 332KΩ | ±25, ±50 | |||||
| 0805 | 1/8W | -55~+155°C | 150V | 300V | 24.9Ω ~ 30KΩ | --- | ±1, ±2, ±3 | ||||
| 24.9Ω ~ 150KΩ | ±5 | ||||||||||
| 24.9Ω~200KΩ | 4.7Ω~511KΩ | 4.7Ω ~ 1MΩ | ±10, ±15 | ||||||||
| 24.9Ω~200KΩ | 4.7Ω~511KΩ- | 1Ω ~ 1MΩ | ±25, ±50 | ||||||||
| 1/4W | -55~+155°C | 150V | 300V | - | 10Ω ~ 499KΩ | ±25, ±50 | |||||
| 1206 | 1/4W | -55~+155°C | 200V | 400V | 24.9Ω ~ 49.9KΩ | --- | ±1, ±2, ±3 | ||||
| 24.9Ω ~ 300KΩ | ±5 | ||||||||||
| 24.9Ω~499KΩ | 4.7Ω ~ 1MΩ | ±10, ±15 | |||||||||
| 24.9Ω~499KΩ | 1Ω ~ 1MΩ | ±25, ±50 | |||||||||
| 1/3W | -55~+155°C | 200V | 400V | - | 10Ω ~ 1MΩ | ±25, ±50 | |||||
| 1210 | 1/3W | -55~+155°C | 200V | 400V | 24.9Ω ~ 49.9KΩ | --- | ±1, ±2, ±3 | ||||
| 24.9Ω ~ 300KΩ | ±5 | ||||||||||
| 24.9Ω~499KΩ | 4.7Ω ~ 1MΩ | ±10, ±15 | |||||||||
| 24.9Ω~499KΩ | 1Ω ~ 1MΩ | ±25, ±50 | |||||||||
| 2010 | 1/3W | -55~+155°C | 200V | 400V | 24.9Ω ~ 49.9KΩ | --- | ±1, ±2, ±3 | ||||
| 24.9Ω ~ 300KΩ | ±5 | ||||||||||
| 24.9Ω~499KΩ | 4.7Ω ~ 1MΩ | ±10, ±15 | |||||||||
| 24.9Ω~499KΩ | 1Ω ~ 1MΩ | ±25, ±50 | |||||||||
| 1/2W | -55~+155°C | 200V | 4000V | 24.9Ω~2KΩ | 4.7Ω~ 1MΩ | 1Ω ~ 1MΩ | ±10,±15,±25,±50 | ||||
| 2512 | 3/4W | -55~+155°C | 200V | 400V | 24.9Ω~2KΩ | 4.7Ω~2KΩ | 1Ω~2KΩ | ±10,±15,±25,±50 | |||
| 1W | -55~+155°C | 200V | 400V | 24.9Ω~2KΩ | 4.7Ω~1MΩ | 1Ω~1MΩ | ±10,±15,±25,±50 | ||||
环境特性
| 项目 | 要求 | 测试方法 |
|---|---|---|
| 温度系数(T.C.R.) | 按规格要求 | 基于室温及室温+60°C测量值计算 |
| 短期过载 | ±(0.05% + 0.05Ω) | 2.5倍额定电压或最大过载电压5秒 |
| 绝缘电阻 | >1,000MΩ | 施加500V DC维持1分钟 |
| 耐久性 | ±(0.2% + 0.05Ω) | 70±2°C最大工作电压1000小时(1.5小时"开"0.5小时"关") |
| 负载湿热 | ±(0.2% + 0.05Ω) | 40±2°C湿度90~95%最大工作电压1000小时(1.5小时"开"0.5小时"关") |
| 可焊性 | 至少95%以上覆盖率 | 245±5°C下持续5秒钟 |
| 耐焊接热 | ±(0.05% + 0.01Ω) | 350±10°C 3秒试验后放置3小时 |
| 端子强度 | 拉力≥2.5kg | 拉力强度：25N(2.5kgf)，保持10秒 |
| 脉冲过载 | ±(0.1% + 0.01Ω) | 4倍额定电压循环10000次(1秒"开"25秒"关") |
| 温度循环 | ±(0.05% + 0.05Ω) | 低温：-55°C/30min，室温：10-15min，高温：85°C/30min；室温：10-15min，5个循环 |
| 耐溶剂性 | 涂层/标识保持完整 | 放入清洗溶剂之后适当搅拌，保持1分钟 |
| 贮存寿命 | ΔR=±0.1% | 最高25±3°C, 80%RH室温下维持12个月 |
机械特性
| 参数 | 0201 | 0402 | 0603 | 0805 |
|---|---|---|---|---|
| 厚度 | 0.23mm | 0.35mm | 0.45mm | 0.55mm |
| 端头尺寸 | 0.15×0.3mm | 0.25×0.5mm | 0.3×0.8mm | 0.4×1.25mm |
| 端头镀层 | Ni/Sn，可焊性好 | |||
| 基板材料 | 高纯度氧化铝陶瓷(Al₂O₃) | |||
| 包装形式 | 卷带包装，每卷5000pcs(0201/0402)或4000pcs(0603/0805) | |||
应用领域
高精密薄膜贴片电阻广泛应用于以下领域：
通信设备
5G基站、射频模块、光通信设备中的匹配网络、衰减电路和偏置电路。
医疗电子
便携式医疗设备、诊断仪器、生命体征监测设备中的精密放大和测量电路。
测试测量
示波器、频谱分析仪、信号发生器中的精密衰减和分压网络。
汽车电子
ADAS系统、车载信息娱乐系统、电池管理系统(BMS)中的精密传感电路。
工业控制
PLC、工业传感器、运动控制系统中的信号调理和测量电路。
消费电子
智能手机、平板电脑、可穿戴设备中的精密电源管理和信号处理电路。
选型建议
对于高频应用和空间受限设计，建议选择0201或0402尺寸。对于功率要求较高的应用，建议选择0603或0805尺寸。精度选择应根据具体应用需求平衡成本和性能要求。
