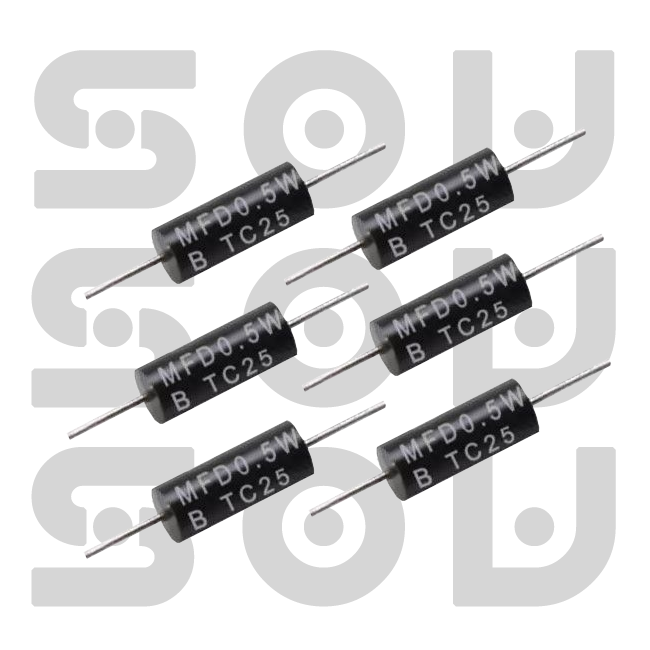

塑封高精密金属膜电阻
环氧树脂塑封，超高精度和稳定性，适用于精密仪器和测量设备
精密特性
精度高达±0.01%，温度系数低至±2PPM/℃，长期稳定性优异
产品型号
PMR-PRECISION
阻值范围
10Ω ~ 10MΩ
精度等级
±0.01%, ±0.025%, ±0.05%, ±0.1%
温度系数
±2PPM/℃ ~ ±25PPM/℃
功率
0.25W ~ 2W
封装形式
环氧树脂塑封，轴向引脚
引脚间距
10mm, 15mm, 20mm, 25mm
精度等级：最高±0.01%
产品特点
- 超高精度设计，最高精度±0.01%
- 极低温度系数，最低±2PPM/℃
- 环氧树脂塑封，优异的防潮防尘性能
- 优异的长期稳定性，年老化率＜0.005%
- 低噪声设计，适用于精密测量电路
- 符合RoHS环保标准
产品描述
技术规格
应用领域
资料下载
产品概述
塑封高精密金属膜电阻是深圳市硕为科技有限公司采用先进金属膜技术和精密塑封工艺制造的高精度电阻产品。采用特种金属合金材料和环氧树脂塑封技术，实现了从±0.01%到±0.1%的超高精度范围和±2PPM/℃到±25PPM/℃的极低温度系数。该产品具有优异的长期稳定性和环境适应性，适用于各种精密测量仪器和高端电子设备。
产品优势
我们的塑封高精密金属膜电阻具有以下显著优势：
- 超高精度：精度范围±0.01%-±0.1%，满足最严苛的精度要求
- 低温漂移：温度系数±2PPM/℃-±25PPM/℃，确保温度稳定性
- 优异封装：环氧树脂塑封，防潮、防尘、防化学腐蚀
- 高稳定性：长期稳定性好，年老化率低
- 低噪声：适用于高灵敏度测量和信号处理电路
生产工艺
我们采用高纯度陶瓷基板和特种金属合金薄膜，通过真空蒸发和精密激光微调工艺制造电阻体。采用多层环氧树脂塑封工艺，确保产品在恶劣环境下的可靠性和稳定性。生产过程严格遵循ISO9001质量管理体系和精密电阻制造规范，每颗电阻都经过100%精度测试和老化筛选。
典型应用案例
六位半数字万用表： 在精密测量仪器中，使用PMR-PRECISION系列电阻构建精密分压网络和基准电路，实现0.001%的测量精度。
电气特性
| Type | Power Rating | Max.Operating Voltage |
Max.Overload Voltage |
Resistance Range | TCR (PPM/°C) | |||
| 70°C | 125°C | ±0.02% | ±0.05% | ±0.1% | ||||
| 0419 | 1/8W | 1/20W | 200V | 400V | 100Ω–100KΩ | ±5 | ||
| 10Ω–1MΩ | ±10,±15,±25 | |||||||
| 0727 | 1/4W | 1/10W | 250V | 500V | 10Ω–500KΩ | ±5 | ||
| 10Ω–1MΩ | ±10,±15,±25 | |||||||
| 1040 | 1/2W | 1/8W | 300V | 600V | 10Ω–500KΩ | ±5 | ||
| 10Ω–1MΩ | ±10,±15,±25 | |||||||
| 1551 | 3/4W | 1/4W | 350V | 700V | 10Ω–500KΩ | ±5 | ||
| 10Ω–1MΩ | ±10,±15,±25 | |||||||
| 1865 | 1W | 1/2W | 400V | 800V | 10Ω–500KΩ | ±5 | ||
| 10Ω–1MΩ | ±10,±15,±25 | |||||||
稳定性参数
| Item | Requirement | Test Method |
|---|---|---|
| Temperature Coefficient of Resistance (T.C.R.) | As per specification | Calculate based on resistance value at room temperature and room temperature +60°C |
| Short Time Overload | ±(0.05% + 0.05Ω) | 2.5 x Rated Continuous Working Voltage (RCWV) or Max. overloading voltage for 5 seconds |
| Insulation Resistance | >1,000 MΩ | Apply 500V DC for 1 minute |
| Endurance | ±(0.2% + 0.05Ω) | 70±2°C at Max. working voltage for 1000 hours with 1.5 hours "ON" and 0.5 hours "OFF" cycle |
| Damp Heat with Load | ±(0.2% + 0.05Ω) | 40±2°C, 90-95% RH, at Max. working voltage for 1000 hours with 1.5 hours "ON" and 0.5 hours "OFF" cycle |
| Solderability | 95% min. Coverage | 245±5°C for 5 seconds |
| Resistance to Soldering Heat | ±(0.05% + 0.01Ω) | 350±10°C for 3 seconds, then leave for 3 hours before measurement |
| Terminal Strength | Tensile: ≥2.5 kg (25 N) Torsional: No failure |
Tensile: Apply 25 N (2.5 kgf) for 10 seconds. Torsional: Rotate 360° alternately for 5 rotations. |
| Pulse Overload | ±(0.1% + 0.01Ω) | 4 x RCWV for 10000 cycles with 1 second "ON" and 25 seconds "OFF" |
| Temperature Cycle | ±(0.05% + 0.05Ω) | 5 cycles of: -55°C for 30 min → Room temp. for 10-15 min → 85°C for 30 min → Room temp. for 10-15 min |
| Resistance to Solvent | No deterioration of coatings and markings | Immerse in Trichloroethane for 1 minute with ultrasonic agitation |
| Shelf Life | ΔR = ±0.1% | 12 months at room temperature 25±3°C, 80% RH Max. |
机械特性
| 参数 | 型号A | 型号B | 型号C |
|---|---|---|---|
| 电阻体长度 | 6.3mm | 9.5mm | 12.7mm |
| 电阻体直径 | 2.3mm | 3.2mm | 4.5mm |
| 引脚直径 | 0.6mm | 0.8mm | 1.0mm |
| 引脚间距 | 10mm | 15mm | 25mm |
| 重量 | 0.2g | 0.5g | 1.2g |
应用领域
塑封高精密金属膜电阻广泛应用于以下领域：
精密测量仪器
数字万用表、示波器、信号发生器、电源分析仪中的基准电路和分压网络。
医疗设备
医疗监护仪、心电图机、血液分析仪中的精密放大和测量电路。
工业自动化
PLC控制系统、工业仪表、过程控制设备中的信号调理和测量电路。
通信设备
基站设备、网络分析仪、射频测试设备中的精密匹配和衰减电路。
科研仪器
实验室分析仪器、物理实验设备、环境监测仪器中的精密测量电路。
航空航天
飞行控制系统、导航设备、卫星通信设备中的高可靠性精密电路。
选型建议
对于精度要求极高的应用（如基准电压源），建议选择±0.01%精度、±2PPM/℃温度系数的型号。对于一般精密应用，±0.1%精度、±25PPM/℃温度系数的型号性价比更高。
