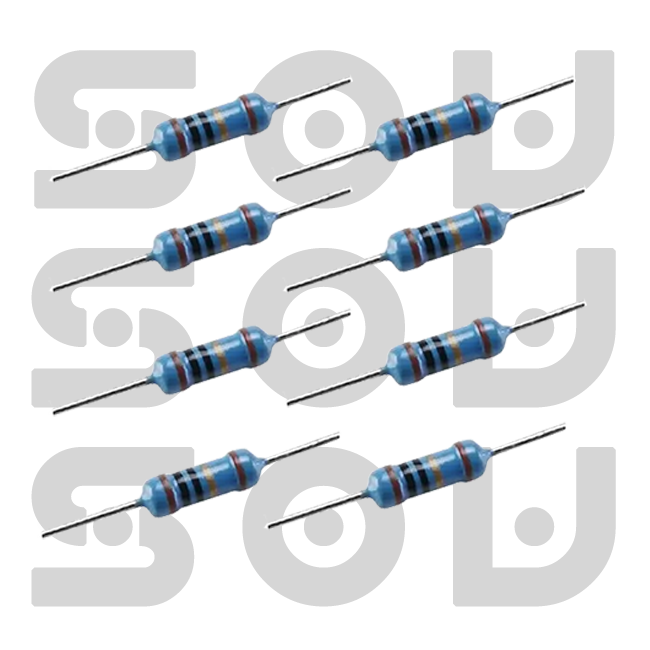

高精密金属膜电阻
超高精度，低温漂移，适用于精密测量仪器和高端电子设备
产品型号
MFR
精度
±0.01% ~ ±0.1%
温度系数
±2PPM/℃ ~ ±25PPM/℃
功率
0.25W ~ 2W
阻值范围
1Ω ~ 10MΩ
封装尺寸
0318，0623，0932，1145，1550
工作温度
-55℃ ~ +155℃
产品特点
- 超高精度，满足最严苛的应用需求
- 低温漂移，确保在各种温度环境下稳定工作
- 低噪声设计，适用于精密测量电路
- 长期稳定性好，使用寿命长
- 符合RoHS环保标准
产品描述
技术规格
应用领域
资料下载
产品概述
高精密金属膜电阻是深圳市硕为科技有限公司的核心产品之一，采用先进的金属膜技术和精密生产工艺制造。该产品具有极高的精度和稳定性，温度系数低至±2PPM/℃，精度高达±0.01%，是精密测量仪器、医疗设备、通信设备等高端电子产品的理想选择。
产品优势
我们的高精密金属膜电阻采用优质材料和先进工艺，具有以下显著优势：
- 超高精度：精度范围±0.01% ~ ±0.1%
- 低温漂移：温度系数±2PPM/℃ ~ ±25PPM/℃
- 高稳定性：长期稳定性好，年老化率低
- 低噪声：适用于高灵敏度测量电路
- 宽工作温度范围：-55℃ ~ +155℃
生产工艺
我们采用全自动生产线和严格的质量控制体系，确保每一颗电阻都符合最高标准。生产工艺包括精密薄膜沉积、激光微调、保护涂层、老化测试等多个环节，确保产品的可靠性和一致性。
标准规格Standard Electrical Specifications
| Type | Power Rating at70°C |
Resistance Range | TCR (PPM/°C) |
Max. Operating Voltage |
Max. Overload Voltage |
||||
| ±0.05% | ±0.1% | ±0.25% | ±0.5% | ±1% | |||||
| 0318 | 1/8W | - | 10Ω–1MΩ | 10Ω–4.99MΩ | ±15 | 200V | 400V | ||
| 10Ω–1MΩ | 10Ω–10MΩ | ±25,±50 | |||||||
| 0623 | 1/4W | 10Ω–1MΩ | ±5,±10 | 250V | 500V | ||||
| 10Ω–1MΩ | 10Ω–10MΩ | ±15,±25 | |||||||
| 0932 | 1/2W | 10Ω–1MΩ | ±5,±10 | 350V | 700V | ||||
| 10Ω–1MΩ | 10Ω–10MΩ | ±15,±25 | |||||||
| 1145 | 1W | - | 10Ω–1MΩ | 10Ω–4.99MΩ | ±15 | 450V | 1000V | ||
| 10Ω–1MΩ | 10Ω–10MΩ | ±25,±50 | |||||||
| 1550 | 2W | - | 10Ω–1MΩ | 10Ω–4.99MΩ | ±15 | 500V | 1000V | ||
| 10Ω–1MΩ | 10Ω–10MΩ | ±25,±50 | |||||||
高功率标准规格High Power Rating Electrical Specifications
| Type | Power Rating at70°C |
Resistance Range | TCR (PPM/°C) |
Max. Operating Voltage |
Max. Overload Voltage |
||||
| ±0.05% | ±0.1% | ±0.25% | ±0.5% | ±1% | |||||
| 0318 | 1/4W | - | 10Ω–1MΩ | 10Ω–4.99MΩ | ±15 | 200V | 400V | ||
| 10Ω–1MΩ | 10Ω–10MΩ | ±25,±50 | |||||||
| 2/5W | - | 10Ω–1MΩ | 10Ω–4.99MΩ | ±15 | 250V | 500V | |||
| 10Ω–1MΩ | 10Ω–10MΩ | ±25,±50 | |||||||
| 0623 | 1/2W | 10Ω–1MΩ | ±5,±10 | 300V | 600V | ||||
| 10Ω–1MΩ | 10Ω–10MΩ | ±15,±25 | |||||||
| 3/5W | - | 10Ω–1MΩ | 10Ω–4.99MΩ | ±15 | 350V | 700V | |||
| 10Ω–1MΩ | 10Ω–10MΩ | ±25 | |||||||
| 0932 | 1W | 10Ω–1MΩ | ±5,±10 | 400V | 800V | ||||
| 10Ω–1MΩ | 10Ω–10MΩ | ±15,±25 | |||||||
| 1145 | 2W | - | 10Ω–1MΩ | 10Ω–4.99MΩ | ±15 | 500V | 1000V | ||
| 10Ω–1MΩ | 10Ω–10MΩ | ±25,±50 | |||||||
| 1550 | 3W | - | 10Ω–1MΩ | 10Ω–4.99MΩ | ±15 | 500V | 1000V | ||
| 10Ω–1MΩ | 10Ω–10MΩ | ±25,±50 | |||||||
检验项目与方法 / Environmental Characteristics
| 项目 / Item | 基本要求 / Requirement | 测试方法 / Test Method |
|---|---|---|
| 温度系数 Temperature Coefficient |
依各规格要求 By Type |
依据电阻於室温及室温+100℃之测量值计算 Resistance value at room temperature and room temperature+100°C |
| 短时间过负荷 Short Time Overload |
±0.25% | 2.5*额定电压5秒 RCWV*2.5 or Max. overloading voltage for 5 seconds |
| 绝缘测试 Insulation Resistance |
>1000MΩ | 施加100Vdc维持1分钟 Apply 100Voc for 1 minute |
| 长效性测试 Endurance |
±0.2% | 70±2℃在工作电压下维持1000个小时(1.5小时 "ON" 0.5小时 "OFF") 70±2°C, Max. working voltage for 1,000 hrs with 1.5 hrs "ON" and 0.5 hrs "OFF" |
| 耐湿测试 Damp Heat with Load |
±0.3% | 40±2℃温度90~95% R.H.在工作电压下维持1,000个小时(1.5小时 "ON" 0.5小时 "OFF") 40±2°C, 90-95% R.H. Max. working voltage for 1,000 hrs with 1.5 hrs "ON" and 0.5 hrs "OFF" |
| 焊接附着性 Solderability |
至少90%以上覆盖新锡 90% min. Coverage |
245±5℃下持續3秒鐘 245±5°C for 3 min. |
| 抗電壓 Dielectric Withstanding Voltage |
依各规格要求 By Type |
施加個別規定之交流電壓60秒 Apply Max. Overload Voltage for 1 minute |
| 脈衝電壓 Pulse Overload |
±0.75% | 4倍額定電壓脈衝循環10000次(1秒 "ON" 25秒鐘 "OFF") RCWV×4 for 10000 cycles with 1sec "ON" and 25 sec "OFF" |
| 耐溶劑性 Resistance To Solvent |
Coatings保持完整 No deterioration of coatings and markings |
放入清洗溶劑之超音波內，保持1分鐘 Trichroethane for 1 min. with ultrasonic |
| 引線強度 Terminal Strength |
拉力：≧2.5kg Tensile: ≧ 2.5kg |
拉力強度:25N(2.5kg),保持10秒 Direct Load for 10 sec. In the direction off the terminal leads |
| 穩定度測試 Shelf life |
△R=±0.1% | 最高25±3℃,80%RH室温下維持12個月 12 months at room temperature25±3°C, 80%RH Max. |
◎ 檢驗標準:MIL-STD-202,JIS-C 5201-1
◎ 室溫控制:25±3℃;濕度<80%RH
◎ Reference Standards: MIL-STD-202, JIS-C 5201-1
◎ Storage Temperature: 25±3°C; Humidity < 80%RH
应用领域
高精密金属膜电阻广泛应用于以下领域：
精密测量仪器
万用表、示波器、信号发生器、电源等精密测量设备，需要高精度和低温漂的电阻来确保测量准确性。
医疗设备
医疗监护设备、诊断设备、治疗设备等，对电子元器件的精度和可靠性要求极高。
通信设备
基站设备、网络设备、射频电路等，需要高稳定性的电阻来保证信号质量。
工业控制
PLC、传感器、自动化设备等，在恶劣工业环境下需要稳定可靠的电阻元件。
汽车电子
发动机控制单元、安全系统、信息娱乐系统等，对电阻的温度特性和可靠性有严格要求。
